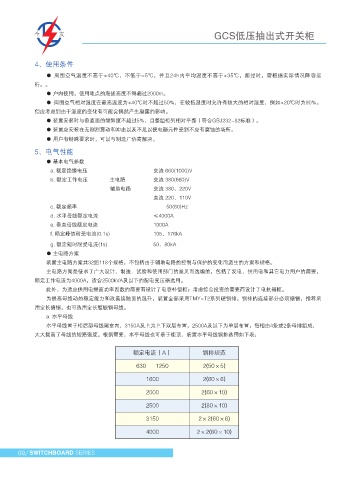

GCS低压抽出式开关柜 GCS低压抽出式开关柜

4、使用条件 b. 垂直母线
用于抽屉柜的垂直平线采用“L”形硬铜搪锡母线，也可以采用垂直母排夹进行垂直母线固定，提高了垂直母线的额定
● 周围空气温度不高于+40℃，不低于-5℃，并且24h内平均温度不高于+35℃，超过时，需根据实际情况降容运
电流，并且具有良好的散热功能（铜排）厚度需为6mm。
行。。
L型母线规格（mm）：
● 户内使用，使用地点的海拔高度不得超过2000m。
（高×厚）+（底×厚）
● 周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，例如+20℃时为90%。
（50×5）+（30×5）
但应考虑到由于温度的变化有可能会偶然产生凝露的影响。
额定电流1000A。
● 装置安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整（符合GBJ232-82标准）。
c. 中性接地母线
● 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
采用硬铜排
● 用户有特殊要求时，可以与制造厂协商解决。
贯通水平中性接地线（PEN）或接地＋中性线（PE+N）规格如表：
5、电气性能
2
2
相导线截面积 (mm ) 选用 PE(N)线截面 (mm )
● 基本电气参数
500 - 720 40×5
a. 额定绝缘电压 交流 660(1000)V
1200 60×6
b. 额定工作电压 主电路 交流 380(660)V
>1200 60×10
辅助电路 交流 380、220V
直流 220、110V
＊装置内垂直PEN线或PE+N线的规格全部选用40×5。
c. 额定频率 50(60)Hz
d. 水平母线额定电流 ≤4000A 6、结构特点
e. 垂直母线额定电流 1000A ● 装置的主构架采用8MF拉制型钢，构架采用拼装和部分焊接两种结构形式。
f. 额定峰值耐受电流(0.1s) 105、176kA 主构架上均有安装模数孔E=20mm。
● 装置各功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室，各单元的功能作用相对独立。
g. 额定短时耐受电流(1s) 50、80kA
● 装置柜体的尺寸系列如下表：
● 主电路方案
装置主电路方案共32组118个规格，不包括由于辅助电路的控制与保护的变化而派生的方案和规格。
高(mm) 宽(mm) 深(mm)
主电路方案是征求了广大设计、制造、试验和使用部门的意见而选编的，包括了发电、供用电和其它电力用户的需要，
800
额定工作电流为4000A，适合2500kVA及以下的配电变压器选用。 400
1000
此外，为适应供用电提高功率因数的需要而设计了电容补偿柜；考虑综合投资的需要而设计了电抗器柜。 800
600
为提高母线动热稳定能力和改善接触面的温升，装置全部采用TMY-T2系列硬铜排，铜排的连接部分必须搪锡，推荐采 1000
600
用全长搪锡，也可选用全长镀银铜母线。 2200
800 800
a. 水平母线
1000
水平母线置于柜后部母线隔室内，3150A及上为上下双层布置，2500A及以下为单层布置，每相由4条或2条母排组成， 600
大大提高了母线的短路强度。根据需要，水平母线也可装于柜顶，装置水平母线铜排选用如下表： 1000 800
1000

额定电流（A） 铜排规范
● 功能单元
630 1250 2(50×5) a. 一个抽屉为一个独立功能单元。
b. 抽屉分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列，回路的额定电流在630A及以下。1单元抽屉的尺
1600 2(60×6)
寸为：160(高)×560(宽)×470(深)，1/2单元抽屉的宽为280，2单元、3单元仅以高度做二倍、三倍的变化，其余尺寸均同一
2000 2(60×10) 单元。
2500 2(80×10) c. 功能单元的抽屉可以方便的实现互换。
d. 装置的每柜内可以配置11个1单元的抽屉或22个1/2单元的抽屉，也可以混装。
3150 2×2(60×6) e. 抽屉进出线根据回路电流大小采用不同片数的同一规范片式插接件，一般一片接插件≤200A。

4000 2×2(60×10) f. 二分之一抽屉与电缆室的转接，采用背板式结构的转接件。

09 SWITCHBOARD SERIES SWITCHBOARD SERIES 10
