MNS低压抽出式开关柜 GCS低压抽出式开关柜

7、产品的运输和存放

● 产品不许倾翻和遭受剧列震动。
● 产品在拆箱后的吊装，二根钢丝绳的夹角应≤120°，如有铲车，滚棍或橇棒，均不允许直接在产品的底架上进行。
● 产品在安装就位时要小距离移动位置，则可在底架的四个角上橇动。

● 在产品内不许随意拆卸电器元件和零部件。
● 应防止雨淋受潮，环境温度近3.4条。

8、订货须知

● 订货时用户应提供下列资料：

● 一次回路方案及单线系统图；
● 二次回路原理图或接线图；
● 装置的排列图和配电室的平面布置图；
● 每个装置内所装各种电器设备的详细规格和数量；
● 提供水平母线的工作电流和短路电流，并按工厂标准取母线规格(工厂标准母线规格是10×30×2、10×60×2、

10×80×2、10×60×4、10×80×2×2、10×60×4×2)如不注明，由制造厂选定; 1、前言

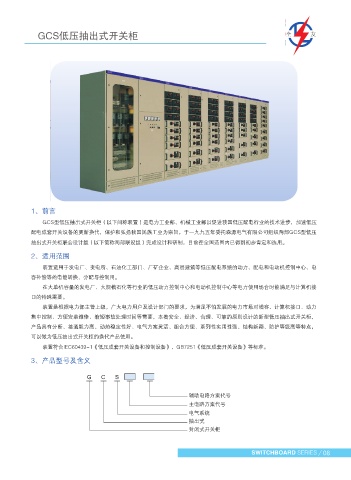

● 母线系统Ll、L2、L3、N、PE或Ll、L2、L3、PEN，如不注明，由制造厂选定；提供每个回路的使用名称(限制在10 GCS型低压抽出式开关柜（以下间称装置）是电力工业部、机械工业部以促进我国低压配电行业的技术进步，加速低压
个字以内)如不提供、制造厂仅供空白符号牌。 配电成套开关设备的更新换代，保护和弘扬我国民族工业为宗旨，于一九九五年委托森源电气有限公司组织两部GCS型低压

抽出式开关柜联合设计组（以下简称两部联设组）完成设计和研制，目前在全国范围内已得到初步肯定和选用。
2、适用范围

装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电
容补偿等的电能转换、分配与控制用。
在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接
口的特殊需要。
装置是根据电力部主管上级，广大电力用户及设计部门的要求，为满足不怕发展的电力市场对增容、计算机接口、动力

集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，
产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，
可以做为低压抽出式开关柜的换代产品使用。
装置符合IEC60439-1《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》等标准。

3、产品型号及含义

G C S
电缆后面出线柜安装示意图 电缆侧面出线柜安装示意图
辅助电路方案代号
主电路方案代号
电气系统
抽出式
封闭式开关柜
