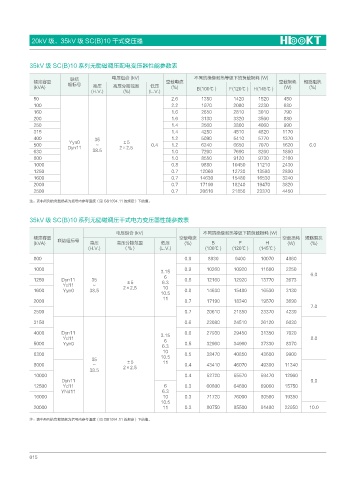

20kV 级、35kV 级 SC(B)10 干式变压器



           35kV 级 SC(B)10 系列无励磁调压配电变压器性能参数表

                         联结             电压组合 (kV)                   不同的绝缘耐热等级下的负载损耗 (W)
             额定容量       组标号                               空载电流                                   空载损耗     短路阻抗
             (kVA)               高压     高压分接范围       低压     (%)      B(100℃ )   F(120℃ )  H(145℃ )   (W)   (%)
                                (H.V.)      (%)     (L.V.)
             50                                             2.6       1350       1420     1520     450
             100                                            2.2       1970       2080     2230     630
             160                                            1.6       2650       2810     3010     790
             200                                            1.6       3130       3320     3560     880
             250                                            1.4       3560       3800     4060     990
             315                                            1.4       4250       4510     4820    1170
             400                  35                        1.2       5090       5410     5770    1370
                         Yyn0              ±5
             500        Dyn11     ~       2×2.5      0.4    1.2       6240       6650     7070    1620     6.0
             630                 38.5                       1.0       7260       7690     8260    1860
             800                                            1.0       8550       9120     9730    2160
             1000                                           0.8       9880       10450   11210    2430
             1250                                           0.7       12060      12730   13580    2830
             1600                                           0.7       14630      15480   16530    3240
             2000                                           0.7       17190      18240   19470    3820
             2500                                           0.7       20610      21850   23370    4450

           注:表中所列的负载损耗为括号内参考温度(见 GB1094.11 的规定)下的值。


           35kV 级 SC(B)10 系列无励磁调压干式电力变压器性能参数表

                                         电压组合 (kV)                     不同的绝缘耐热等级下的负载损耗 (W)
             额定容量    联结组标号                                     空载电流                               空载损耗    短路阻抗
             (kVA)              高压       高压分接范围         低压      (%)       B        F        H       (W)     (%)
                               (H.V.)      (%)          (L.V.)          (100℃ )  (120℃ )  (145℃ )
             800                                                 0.9     8930     9400     10070   4860
             1000                                                0.9    10260    10920     11680   2250
                                                        3.15                                                6.0
                                                         6
             1250     Dyn11      35          ±5          6.3     0.8    12160    12920     13770   2673
                       Yd11      ~         2×2.5         10
             1600      Yyn0     38.5                             0.8    14630    15480     16530   3130
                                                        10.5
                                                         11
             2000                                                0.7    17190    18240     19570   3690
                                                                                                            7.0
             2500                                                0.7    20610    21850     23370   4230
             3150                                                0.6    23080    24510     26120   6030
             4000     Dyn11                             3.15     0.6    27930    29450     31350   7020
                       Yd11                              6                                                  8.0
             5000      Yyn0                                      0.5    32960    34960     37330   8370
                                                         6.3
                                                         10
             6300                                                0.5    38470    40850     43600   9900
                                 35                     10.5
                                             ±5
             8000                ~         2×2.5         11      0.4    43410    46070     49300   11340
                                38.5
             10000                                               0.4    52720    55570     59470   12960
                      Dyn11                                                                                 9.0
             12500     Yd11                              6       0.3    60800    64600     69060   15750
                      YNd11                              6.3
             16000                                       10      0.3    71720    76000     80560   19350
                                                        10.5
             20000                                       11      0.3    80750    85500     91480   22950   10.0

           注:表中所列的负载损耗为括号内参考温度(见 GB1094.11 的规定)下的值。
