P. 20

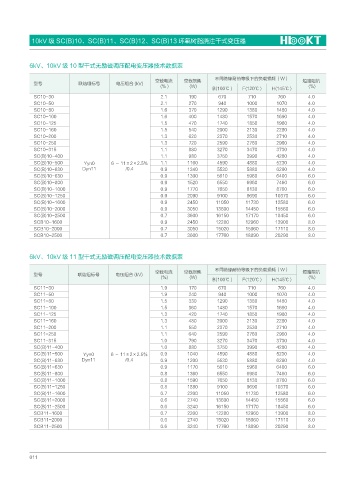

10kV 级 SC(B)10、SC(B)11、SC(B)12、SC(B)13 环氧树脂浇注干式变压器



           6kV、10kV 级 10 型干式无励磁调压配电变压器技术数据表

                                                                           不同绝缘耐热等级下的负载损耗(W)
                                                      空载电流      空载损耗                                     短路阻抗
             型号             联结组标号        电压组合 (kV)
                                                         (% )      (W)                                      (%)
                                                                          B(100℃ )  F(120℃ )  H(145℃ )
             SC10-30                                    2.1       190       670       710        760       4.0
             SC10-50                                    2.1       270       940       1000      1070       4.0
             SC10-80                                    1.6       370       1290      1380      1480       4.0
             SC10-100                                   1.6       400       1480      1570      1690       4.0
             SC10-125                                   1.5       470       1740      1850      1980       4.0
             SC10-160                                   1.5       540       2000      2130      2280       4.0
             SC10-200                                   1.3       620       2370      2530      2710       4.0
             SC10-250                                   1.3       720       2590      2760      2960       4.0
             SC10-315                                   1.1       880       3270      3470      3730       4.0
             SC(B)10-400                                1.1       980       3750      3990      4280       4.0
             SC(B)10-500      Yyn0     6 ~ 11±2×2.5%    1.1      1160       4590      4880      5230       4.0
             SC(B)10-630     Dyn11          /0.4        0.9      1340       5530      5880      6290       4.0
             SC(B)10-630                                0.9      1300       5610      5960      6400       6.0
             SC(B)10-800                                0.9      1520       6550      6960      7460       6.0
             SC(B)10-1000                               0.9      1770       7650      8130      8760       6.0
             SC(B)10-1250                               0.9      2090       9100      9690      10370      6.0
             SC(B)10-1600                               0.9      2450      11050     11730      12580      6.0
             SC(B)10-2000                               0.9      3050      13600     14450      15560      6.0
             SC(B)10-2500                               0.7      3600      16150     17170      18450      6.0
             SCB10-1600                                 0.9      2450      12280     12960      13900      8.0
             SCB10-2000                                 0.7      3050      15020     15960      17110      8.0
             SCB10-2500                                 0.7      3600      17760     18890      20290      8.0


           6kV、10kV 级 11 型干式无励磁调压配电变压器技术数据表

                                                                           不同绝缘耐热等级下的负载损耗(W)
                                                      空载电流      空载损耗                                     短路阻抗
             型号             联结组标号        电压组合 (kV)
                                                         (%)       (W)                                      (%)
                                                                          B(100℃ )  F(120℃ )   H(145℃ )
             SC11-30                                    1.9       170       670       710        760       4.0
             SC11-50                                    1.9       240       940       1000      1070       4.0
             SC11-80                                    1.5       330       1290      1380      1480       4.0
             SC11-100                                   1.5       360       1480      1570      1690       4.0
             SC11-125                                   1.3       420       1740      1850      1980       4.0
             SC11-160                                   1.3       480       2000      2130      2280       4.0
             SC11-200                                   1.1       550       2370      2530      2710       4.0
             SC11-250                                   1.1       640       2590      2760      2960       4.0
             SC11-315                                   1.0       790       3270      3470      3730       4.0
             SC(B)11-400                                1.0       880       3750      3990      4280       4.0
             SC(B)11-500      Yyn0     6 ~ 11±2×2.5%    0.9      1040       4590      4880      5230       4.0
             SC(B)11-630     Dyn11          /0.4        0.9      1200       5530      5880      6290       4.0
             SC(B)11-630                                0.9      1170       5610      5960      6400       6.0
             SC(B)11-800                                0.8      1360       6550      6960      7460       6.0
             SC(B)11-1000                               0.8      1590       7650      8130      8760       6.0
             SC(B)11-1250                               0.8      1880       9100      9690      10370      6.0
             SC(B)11-1600                               0.7      2200      11050     11730      12580      6.0
             SC(B)11-2000                               0.6      2740      13600     14450      15560      6.0
             SC(B)11-2500                               0.6      3240      16150     17170      18450      6.0
             SCB11-1600                                 0.7      2200      12280     12960      13900      8.0
             SCB11-2000                                 0.6      2740      15020     15960      17110      8.0
             SCB11-2500                                 0.6      3240      17760     18890      20290      8.0
