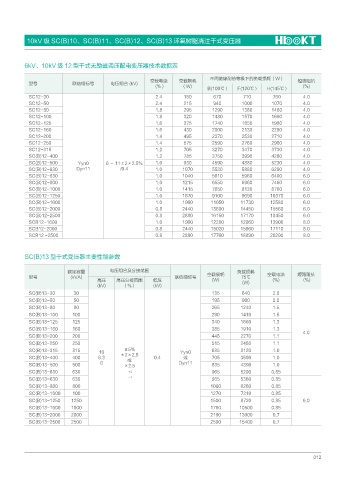

10kV 级 SC(B)10、SC(B)11、SC(B)12、SC(B)13 环氧树脂浇注干式变压器



          6kV、10kV 级 12 型干式无励磁调压配电变压器技术数据表

                                                                         不同绝缘耐热等级下的负载损耗(W)
                                                     空载电流      空载损耗                                    短路阻抗
           型号             联结组标号        电压组合 (kV)
                                                       (% )     ( W)                                     (%)
                                                                        B(100℃ )   F(120℃ )  H(145℃ )
           SC12-30                                     2.4      150       670        710       760       4.0
           SC12-50                                     2.4      215       940       1000      1070       4.0
           SC12-80                                     1.8      295       1290      1380      1480       4.0
           SC12-100                                    1.8      320       1480      1570      1690       4.0
           SC12-125                                    1.6      375       1740      1850      1980       4.0
           SC12-160                                    1.6      430       2000      2130      2280       4.0
           SC12-200                                    1.4      495       2370      2530      2710       4.0
           SC12-250                                    1.4      575       2590      2760      2960       4.0
           SC12-315                                    1.2      705       3270      3470      3730       4.0
           SC(B)12-400                                 1.2      785       3750      3990      4280       4.0
           SC(B)12-500      Yyn0     6 ~ 11±2×2.5%     1.0      930       4590      4880      5230       4.0
           SC(B)12-630     Dyn11          /0.4         1.0      1070      5530      5880      6290       4.0
           SC(B)12-630                                 1.0      1040      5610      5960      6400       6.0
           SC(B)12-800                                 1.0      1215      6550      6960      7460       6.0
           SC(B)12-1000                                1.0      1415      7650      8130      8760       6.0
           SC(B)12-1250                                1.0      1670      9100      9690      10370      6.0
           SC(B)12-1600                                1.0      1960      11050     11730     12580      6.0
           SC(B)12-2000                                0.8      2440      13600     14450     15560      6.0
           SC(B)12-2500                                0.8      2880      16150     17170     18450      6.0
           SCB12-1600                                  1.0      1960      12280     12960     13900      8.0
           SCB12-2000                                  0.8      2440      15020     15960     17110      8.0
           SCB12 -2500                                 0.8      2880      17760     18890     20290      8.0


          SC(B)13 型干式变压器主要性能参数


                        额定容量           电压组合及分接范围                        空载损耗       负载损耗      空载电流      短路阻抗
           型号            (kVA)                               联结组标号                  75℃
                                  高压     高压分接范围       低压                  (W)       (W)        (%)        (%)
                                  (kV)     (%)        (kV)
           SC(B)13-30     30                                              135       640        2.0
           SC(B)13-50     50                                              195       900        2.0
           SC(B)13-80     80                                              265       1240       1.5
           SC(B)13-100    100                                             290       1410       1.5
           SC(B)13-125    125                                             340       1660       1.3
           SC(B)13-160    160                                             385       1910       1.3
                                                                                                         4.0
           SC(B)13-200    200                                             445       2270       1.1
           SC(B)13-250    250                                             515       2480       1.1
           SC(B)13-315    315      10       ±5%                Yyn0       635       3120       1.0
           SC(B)13-400    400      6.3    ±2×2.5      0.4       或         705       3590       1.0
                                             或
           SC(B)13-500    500       6       ×2.5              Dyn11       835       4390       1.0
           SC(B)13-630    630                +3                           965       5290      0.85
           SC(B)13-630    630                -1                           935       5360      0.85
           SC(B)13-800    800                                            1090       6260      0.85
           SC(B)13-1000   100                                            1270       7310      0.85
           SC(B)13-1250   1250                                           1500       8720      0.85       6.0
           SC(B)13-1600  1600                                            1760      10500      0.85
           SC(B)13-2000  2000                                            2190      13000       0.7
           SC(B)13-2500   2500                                           2590      15400       0.7
