P. 23

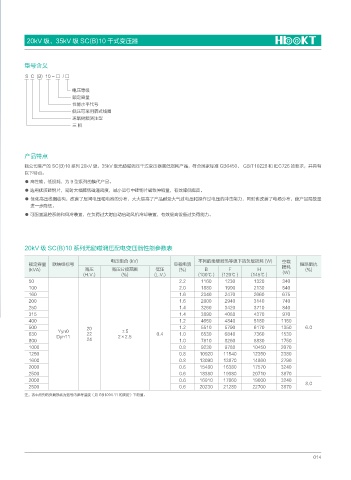

20kV 级、35kV 级 SC(B)10 干式变压器



          型号含义

          S  C  (B)  10 - □  / □

                          电压等级
                          额定容量
                          性能水平代号
                          低压可采用箔式线圈
                          环氧树脂浇注型
                          三 相





          产品特点
          我公司生产的 SC(B)10 系列 20kV 级、35kV 级无励磁调压干式变压器属低损耗产品,符合国家标准 GB6450、 GB/T10228 和 IEC726 的要求,并具有
          以下特点:
          ● 高性能、低损耗,为 9 型系列的换代产品。
          ● 选用优质硅钢片,同时大幅降低磁通密度,减小运行中硅钢片磁致伸缩量,有效降低噪音。
          ● 优化高压线圈结构,改善了层间电压和电容的分布,大大提高了产品耐受大气过电压和操作过电压的冲击能力,同时也改善了电场分布,使产品局放量
           进一步降低。
          ● 可配置温控系统和风冷装置,在负荷过大时自动启动风机冷却装置,有效提高设备过负荷能力。





          20kV 级 SC(B)10 系列无励磁调压配电变压器性能参数表

                                       电压组合 (kV)                     不同的绝缘耐热等级下的负载损耗 (W)          空载
           额定容量    联结组标号                                     空载电流                                 损耗    短路阻抗
           (kVA)              高压       高压分接范围          低压      (%)     B        F         H               (%)
                              (H.V.)       (%)        (L.V.)         (100℃ )  (120℃ )  (145℃ )    (W)
           50                                                  2.2    1160    1230      1320      340
           100                                                 2.0    1880    1990      2130      540
           160                                                 1.6    2340    2470      2660      675
           200                                                 1.6    2800    2940      3140      740
           250                                                 1.4    3260    3420      3710      840
           315                                                 1.4    3890    4080      4370      970
           400                                                 1.2    4650    4840      5180      1150
           500                 20                              1.2    5510    5790      6170      1350    6.0
                     Yyn0                  ±5
           630      Dyn11      22         2×2.5        0.4     1.0    6530    6840      7360      1530
           800                 24                              1.0    7810    8260      8830      1750
           1000                                                0.8    9230    9780      10450     2070
           1250                                                0.8    10920   11540     12350     2380
           1600                                                0.8    13090   13870     14860     2790
           2000                                                0.6    15480   16380     17570     3240
           2500                                                0.6    18380   19380     20710     3870
           2000                                                0.6    16910   17860     19000     3240
                                                                                                          8.0
           2500                                                0.6    20230   21280     22700     3870
          注:表中所列的负载损耗为括号内参考温度(见 GB1094.11 的规定)下的值。
