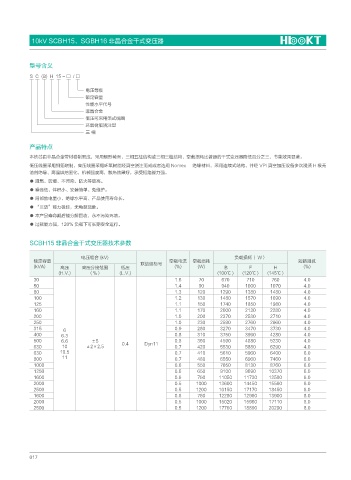

10kV SCBH15、SGBH16 非晶合金干式变压器



           型号含义

           S  C  (B)  H  15 - □  / □

                              电压等级
                              额定容量
                              性能水平代号
                              非晶合金
                              低压可采用箔式线圈
                              环氧树脂浇注型
                              三 相

           产品特点
           本铁芯由非晶合金带材卷制而成,采用矩形截面,三相五柱结构或三相三柱结构,空载损耗比普通的干式变压器降低四分之三,节能效果显著。
           低压线圈采用铜箔绕制,高压线圈采用环氧树脂经真空浇注而成或者选用 Nomex    绝缘材料,采用连续式结构,并经 VPI 真空加压设备多次浸渍 H 级无
           溶剂绝缘、高温烘焙固化,机械强度高,散热效果好,承受短路能力强。
           ● 阻燃、防爆、不污染、防火等级高。
           ● 噪音低、体积小、安装简单、免维护。
           ● 局部放电量小、绝缘水平高、产品使用寿命长。
           ● “三防”能力极佳,无龟裂现象。
           ● 本产品寿命期后能分解回收,永不污染环境。
           ● 过载能力强,120% 负载下可长期安全运行。


           SCBH15 非晶合金干式变压器技术参数

                             电压组合 (kV)                                            负载损耗( W)
             额定容量                                联结组标号     空载电流    空载损耗                                 短路阻抗
             (kVA)    高压     高压分接范围        低压                (%)     (W)       B       F       H         (%)
                     (H.V.)    (%)        (L.V.)                            (100℃ )  (120℃ )  (145℃ )
             30                                              1.6     70      670      710     760         4.0
             50                                              1.4     90      940     1000     1070        4.0
             80                                              1.3     120     1290    1380     1480        4.0
             100                                             1.2     130     1480    1570     1690        4.0
             125                                             1.1     150     1740    1850     1980        4.0
             160                                             1.1     170     2000    2130     2280        4.0
             200                                             1.0     200     2370    2530     2710        4.0
             250                                             1.0     230     2590    2760     2960        4.0
             315       6                                     0.9     280     3270    3470     3730        4.0
             400      6.3                                    0.8     310     3750    3990     4280        4.0
             500      6.6       ±5         0.4     Dyn11     0.8     360     4590    4880     5230        4.0
             630      10       ±2×2.5                        0.7     420     5530    5880     6290        4.0
             630      10.5                                   0.7     410     5610    5960     6400        6.0
             800      11                                     0.7     480     6550    6960     7460        6.0
             1000                                            0.6     550     7650    8130     8760        6.0
             1250                                            0.6     650     9100    9690    10370        6.0
             1600                                            0.6     760    11050    11730   12580        6.0
             2000                                            0.5    1000    13600    14450   15560        6.0
             2500                                            0.5    1200    16150    17170   18450        6.0
             1600                                            0.6     760    12280    12960   13900        8.0
             2000                                            0.5    1000    15020    15960   17110        8.0
             2500                                            0.5    1200    17760    18890    20290       8.0
