P. 16

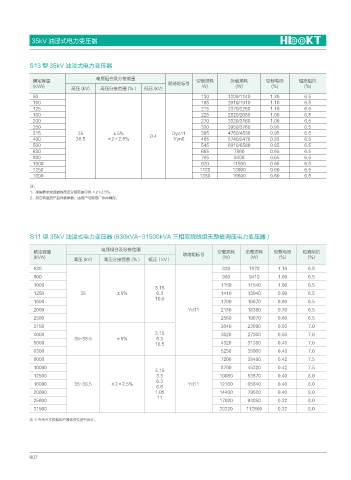

35kV 油浸式电力变压器



           S13 型 35kV 油浸式电力变压器

                                  电压组合及分接范围
            额定容量                                           联结组标号     空载损耗       负载损耗         空载电流       短路阻抗
            (kVA)                                                      W)         (W)         (%)         (%)
                          高压 (kV)   高压分接范围 (% )    低压 (kV)
            50                                                        130      1200/1140      1.30        6.5
            100                                                       185      2010/1910      1.10        6.5
            125                                                       215      2370/2260      1.10        6.5
            160                                                       225      2820/2680      1.00        6.5
            200                                                       270      3320/3160      1.00        6.5
            250                                                       320      3950/3760      0.95        6.5
            315             35          ±5%                 Dyn11     385      4750/4530      0.95        6.5
            400            38.5       ±2×2.5%        0.4     Yyn0     465      5740/5470      0.85        6.5
            500                                                       545      6910/6580      0.85        6.5
            630                                                       665        7860         0.65        6.5
            800                                                       785        9400         0.65        6.5
            1000                                                      920        11500        0.65        6.5
            1250                                                      1120       13900        0.60        6.5
            1600                                                      1350       16600        0.60        6.5

           注:
           1、根据要求变压器的高压分接范围可供 ±2×2.5%。
           2、其它容量的产品性能参数,由用户与制造厂协商确定。






           S11 型 35kV 油浸式电力变压器 (630kVA~31500kVA 三相双绕线组无励磁调压电力变压器 )

                                    电压组合及分接范围
             额定容量                                               联结组标号       空载损耗     负载损耗      空载电流      短路阻抗
             (kVA)        高压 (kV)    高压分接范围 (% )    低压(kV)                    (W)      (W)       (%)       (%)
             630                                                             830       7870      1.10      6.5
             800                                                             980       9410      1.00      6.5
             1000                                                            1150     11540      1.00      6.5
                                                      3.15
             1250            35          ±5%           6.3                   1410     13940      0.90      6.5
                                                      10.5
             1600                                                            1700     16670      0.80      6.5
             2000                                                 Yd11       2180     18380      0.70      6.5
             2500                                                            2560     19670      0.60      6.5
             3150                                                            3040     23090      0.56      7.0
             4000                                     3.15                   3620     27360      0.56      7.0
                           35~38.5       ±5%           6.3
             5000                                     10.5                   4320     31380      0.48      7.0
             6300                                                            5250     35060      0.48      7.0
             8000                                                            7200     38480      0.42      7.5
             10000                                                           8700     45320      0.42      7.5
                                                      3.15
             12500                                     3.3                   10080    53870      0.40      8.0
                                                       6.3
             16000         35~38.5     ±2×2.5%                    Yd11       12160    65840      0.40      8.0
                                                       6.6
             20000                                    1.05                   14400    79520      0.40      8.0
                                                       11
             25000                                                           17020    94050      0.32      8.0
             31500                                                           20220    112860     0.32      8.0

           注 1: 外形尺寸根据用户具体需要进行设计。






           007
