P. 15

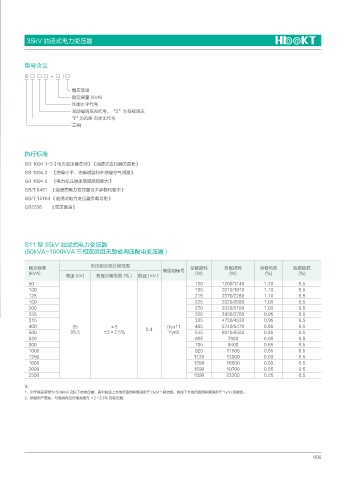

35kV 油浸式电力变压器
型号含义
S □ □ □ - □ / □
电压等级
额定容量 (kVA)
性能水平代号
无励磁调压无代号，“Z”为有载调压
"F" 为风冷 自冷无代号
三相
执行标准
GB 1094.1~2《电力变压器总则》《油浸式变压器的温长》
GB 1094.3 《绝缘水平、绝缘试验和外绝缘空气间隙》
GB 1094.5 《电力变压器承受短路的能力》
GB/T 6451 《油浸式电力变压器技术参数和要求》
GB/T 15164 《油浸式电力变压器负载导则》
GB2536 《变压器油》
S11 型 35kV 油浸式电力变压器
(50kVA~1600kVA 三相双绕组无励磁调压配电变压器 )
额定容量 电压组合及分接范围 空载损耗 负载损耗 空载电流 短路阻抗
(kVA) 联结组标号 (W) (W) (%) (%)
高压 (kV) 高压分接范围 (％ ) 低压（kV）
50 130 1200/1140 1.30 6.5
100 185 2010/1910 1.10 6.5
125 215 2370/2260 1.10 6.5
160 225 2820/2680 1.00 6.5
200 270 3320/3160 1.00 6.5
250 320 3950/3760 0.95 6.5
315 385 4750/4530 0.95 6.5
400 35 ±5 Dyn11 465 5740/5470 0.85 6.5
500 38.5 ±2×2.5% 0.4 Yyn0 545 6910/6580 0.85 6.5
630 665 7860 0.65 6.5
800 785 9400 0.65 6.5
1000 920 11500 0.65 6.5
1250 1120 13900 0.60 6.5
1600 1350 16600 0.60 6.5
2000 1590 19700 0.55 6.5
2500 1890 23200 0.55 6.5
注
1、对于额定容量为 500kVA 及以下的变压器，表中斜线上方的负载损耗值适用于 Dyn11 联结组，斜线下方的负载损耗值适用于 Yyn0 连接组。
2、根据用户需要，可提供高压分接范围为 ±2×2.5% 的变压器。
