户内高压真空断路器系列

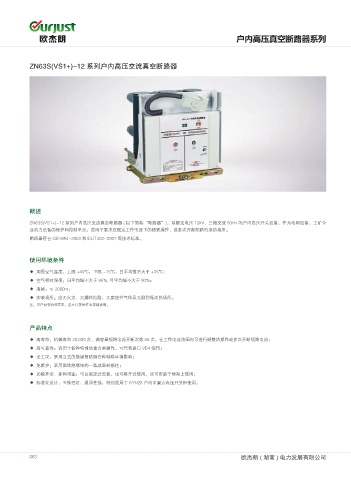

ZN63S(VS1+)-12 系列户内高压交流真空断路器

概述
ZN63S(VS1+)-12 系列户内高压交流真空断路器 ( 以下简称“断路器”)，系额定电压 12kV、三相交流 50Hz 的户内高压开关设备，作为电网设备、工矿企
业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。
断路器符合 GB1984-2003 和 DL/T402-2007 等技术标准。

使用环境条件

◆ 周围空气温度：上限 +40℃，下限 -15℃，日平均值不大于 +35℃；
◆ 空气相对湿度：日平均值不大于 95%, 月平均值不大于 90%；
◆ 海拔：≤ 2000m；
◆ 安装场所：应无火灾、无爆炸危险、无腐蚀性气体及无剧烈振动的场所。
注：用户如有特殊要求，应在订货时作出详细说明。

产品特点
◆ 高寿命：机械寿命 30,000 次，满容量短路电流开断次数 50 次，在工作电流范围内可进行频繁的操作或多次开断短路电流；
◆ 高可靠性：适用于各种特性的重合闸操作，可代替进口 VD4 使用；
◆ 全工况：采用立式的绝缘筒防御各种特殊环境影响；
◆ 免维护：采用固体绝缘结构一集成固封极柱；
◆ 功能齐全、多种用途：可以固定式安装，也可移开式使用，还可安装于框架上使用；
◆ 标准化设计：互换性好、通用性强，特别适用于 KYN28 户内中置式高压开关柜使用。
