户内高压真空断路器系列

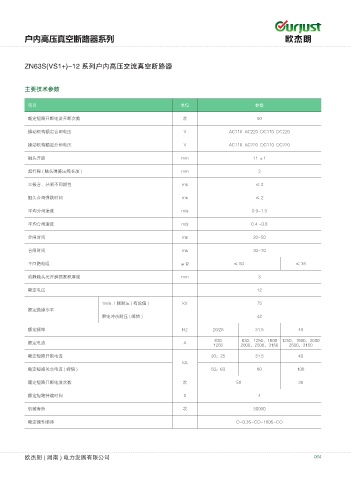

ZN63S(VS1+)-12 系列户内高压交流真空断路器

主要技术参数

项目 单位 参数

额定短路开断电流开断次数 次 50

操动机构额定合闸电压 V AC110 AC220 DC110 DC220

操动机构额定分闸电压 V AC110 AC220 DC110 DC220

触头开距 mm 11 ±1
超行程 ( 触头弹簧压缩长度 ) mm 3

三极合、分闸不同期性 ms ≤2

触头合闸弹跳时间 ms ≤2

平均分闸速度 m/s 0.9~1.3

平均合闸速度 m/s 0.4 ~0.8
分闸时间 ms 20~50

合闸时间 ms 30~70

主回路电阻 μΩ ≤ 50 ≤ 35

动静触头允许磨损累积厚度 mm 3

额定电压 12

1min 工频耐压 ( 有效值 ) kV 75
额定绝缘水平
雷电冲击耐压 ( 峰值 ) 42
额定频率 Hz 20/25 31.5 40

630 630、1250、1600 1250、1600、2000
额定电流 A
1250 2000、2500、3150 2500、3150
额定短路开断电流 20；25 31.5 40
kA
额定短路关合电流 ( 峰值 ) 50；63 80 100

额定短路开断电流次数 次 50 30
额定短路持续时间 S 4

机械寿命 次 30000

额定操作顺序 O-0.3S-CO-180S-CO

欧杰朗 ( 湖南 ) 电力发展有限公司 064
