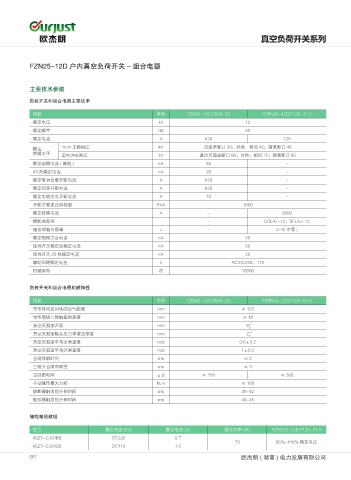

Page 76 - 欧杰朗(湖南)电力发展有限公司

真空负荷开关系列

FZN25-12D 户内真空负荷开关 - 组合电器

主要技术参数

负荷开关和组合电器主要技术

项目 单位 FZN25-12D/T630-20 FZRN25-12D/T125-31.5
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630 125

额定 1min 工频耐压 kV 灭弧室断口 30；对地、相间 42；隔离断口 48
绝缘水平 雷电冲击耐压 kV 真空灭弧室断口 60；对地；相间 75；隔离断口 85
额定动稳电流 ( 峰值 ) kA 50 -
4S 热稳定电流 kA 20 -
额定有功负载开断电流 A 630 -
额定闭环开断电流 A 630 -
额定电缆充电开断电流 A 10 -
开断空载变压器容量 KVA 1600
额定转移电流 A - 2000
熔断器型号 - SDLAJ-12；SFLAJ-12
撞击器输出能量 J - 2-5( 中等 )
额定短路关合电流 kA 50
接地开关额定动稳定电流 kA 50
接地开关 2S 热稳定电流 kA 20
辅助回路额定电压 V AC/DC220、110
机械寿命 次 10000

负荷开关和组合电器机械特性

项目 单位 FZN25-12D/T630-20 FZRN25-12D/T125-B1.5
带电体间及对地的空气距离 mm ≥ 125
导电筒插入静触座的深度 mm ≥ 18
真空灭弧室开距 mm 6 +1
0
真空灭弧室触头压力弹簧压缩量 mm 2 0 +1
真空灭弧室平均合闸速度 m/s 0.6±0.2
真空灭弧室平均分闸速度 m/s 1±0.2
合闸弹跳时间 ms ≤2
三相分合闸同期性 ms ≤3
主回路电阻 μΩ ≤ 150 ≤ 300
手动操作最大力矩 N.m ≤ 160
熔断器触发的分闸时间 ms 30~40
脱扣器触发的分闸时间 ms 40~45

储能电极数据

型号 额定电压 (kV) 额定电流 (A) 额定功率 (W) FZRN25-12D/T125-31.5
66ZY-CJ01B8 DC220 0.7
70 85%~110% 额定电压
66ZY-CJ012B DC110 1.5
