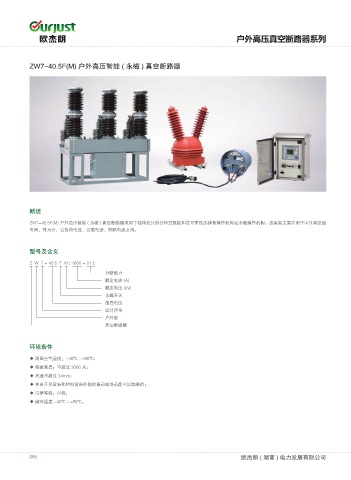

Page 68 - 欧杰朗(湖南)电力发展有限公司

户外高压真空断路器系列

ZW7-40.5F(M) 户外高压智能 ( 永磁 ) 真空断路器

概述
ZW7-40.5F(M) 户外高压智能 ( 永磁 ) 真空断路器采用了独特设计的分体式极柱和高可靠性的弹簧操作机构或永磁操作机构。该装置主要应用于中压架空线
电网，作为分、合负荷电流、过载电流、短路电流之用。

型号及含义

Z W 7 - 40.5 F M / 1600 - 31.5
分断能力
额定电流 (A)
额定电压 (kV)
永磁开关
最高电压
设计序号
户外型
真空断路器

环境条件
◆ 周围空气温度：-30℃ ~+60℃；
◆ 海拔高度：不超过 3000 米；
◆ 风速不超过 34m/s；
◆ 来自开关设备和控制设备外部的振动或地动是可以忽略的；
◆ 污秽等级：Ⅳ级；
◆ 储存温度 -40℃ ~+85℃。

059 欧杰朗 ( 湖南 ) 电力发展有限公司
