户外高压真空断路器系列

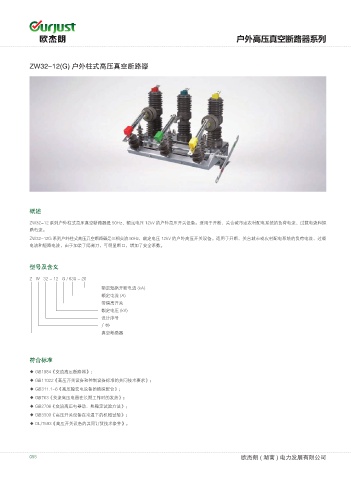

ZW32-12(G) 户外柱式高压真空断路器

概述
ZW32-12 系列户外柱式高压真空断路器是 50Hz、额定电压 12kV 的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短
路电流。
ZW32-12G 系列户外柱式高压真空断路器是三相交流 50Hz、额定电压 12kV 的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载
电流和短路电流，由于加装了隔离刀，可明显断口，增加了安全系数。

型号及含义
Z W 32 - 12 G / 630 - 20
额定短路开断电流 (kA)
额定电流 (A)
带隔离开关
额定电压 (kV)
设计序号
户外
真空断路器

符合标准
◆ GB1984《交流高压断路器》；
◆ GB11022《高压开关设备和控制设备标准的共同技术要求》；
◆ GB311.1-6《高压输变电设备的绝缘配合》；
◆ GB763《交流高压电器在长期工作时的发热》；
◆ GB2706《交流高压电器动、热稳定试验方法》；
◆ GB3309《高压开关设备在常温下的机械试验》；
◆ DL/T593《高压开关设备的共同订货技术条件》。
