户外高压真空断路器系列

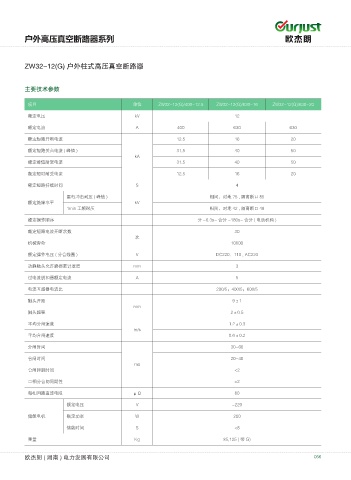

ZW32-12(G) 户外柱式高压真空断路器

主要技术参数

项目 单位 ZW32-12(G)/400-12.5 ZW32-12(G)/630-16 ZW32-12(G)/630-20
额定电压 kV 12

额定电流 A 400 630 630
额定短路开断电流 12.5 16 20

额定短路关合电流 ( 峰值 ) 31.5 40 50
kA
额定峰值耐受电流 31.5 40 50

额定短时耐受电流 12.5 16 20
额定短路持续时间 S 4

雷电冲击耐压 ( 峰值 ) 相间、对地 75 , 隔离断口 85
额定绝缘水平 kV
1min 工频耐压 相间、对地 42 , 隔离断口 48

额定操作顺序 分 -0.3s- 合分 -180s- 合分 ( 电动机构 )
额定短路电流开断次数 30
次
机械寿命 10000
额定操作电压 ( 分合线圈 ) V DC220、110 , AC220

动静触头允许磨损累计厚度 mm 3
过电流脱扣器额定电流 A 5

电流互感器电流比 200/5；400/5；600/5
触头开距 9±1
mm
触头超程 2±0.5
平均分闸速度 1.2±0.3
m/s
平均合闸速度 0.6±0.2
分闸时间 30-60
合闸时间 20-40
ms
合闸弹跳时间 <2

三相分合闸同期性 <2
每相回路直流电阻 μΩ 80
额定电压 V -220

储能电机 额定功率 W 200
储能时间 S <8

重量 Kg 85,125 ( 带 G)
