户外高压真空断路器系列

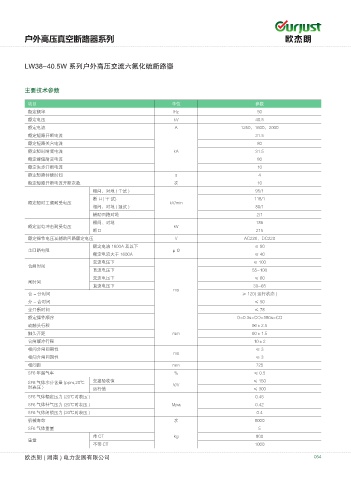

LW38-40.5W 系列户外高压交流六氟化硫断路器

主要技术参数

项目 单位 参数
额定频率 Hz 50
额定电压 kV 40.5
额定电流 A 1250、1600、2000
额定短路开断电流 31.5
额定短路关合电流 80
额定短时耐受电流 kA 31.5
额定峰值耐受电流 80
额定失步开断电流 10
额定短路持续时间 s 4
额定短路开断电流开断次数 次 10
相间、对地 ( 干试 ) 95/1
断口(干试) 118/1
额定短时工频耐受电压 kV/min
相间、对地 ( 湿试 ) 80/1
辅助回路对地 2/1
相间、对地 185
额定雷电冲击耐受电压 kV
断口 215
额定操作电压及辅助回路额定电压 V AC220、DC220
额定电流 1600A 及以下 ≤ 90
主回路电阻 μΩ
额定电流大于 1600A ≤ 40
交流电压下 ≤ 100
合闸时间
直流电压下 55~100
交流电压下 ≤ 60
闸时间
直流电压下 30~65
ms
合 - 分时间 ≥ 120( 运行状态 )
分 - 合时间 ≤ 50
全开断时间 ≤ 78
额定操作顺序 O-0.3s-CO-180s-CO
动触头行程 96±2.5
触头开距 mm 60±1.5
合闸缓冲行程 10±2
相间分闸同期性 ≤3
ms
相间合闸同期性 ≤3
相间距 mm 725
SF6 年漏气率 % ≤ 0.5
SF6 气体水分含量 (ppm,20℃ 交接验收值 V/V ≤ 150
时表压 ) 运行值 ≤ 300
SF6 气体额定压力 (20℃时表压 ) 0.45
SF6 气体补气压力 (20℃时表压 ) Mpa 0.42
SF6 气体闭锁压力 (20℃时表压 ) 0.4
机械寿命 次 6000
SF6 气体重量 5
带 CT kg 800
重量
不带 CT 1000
