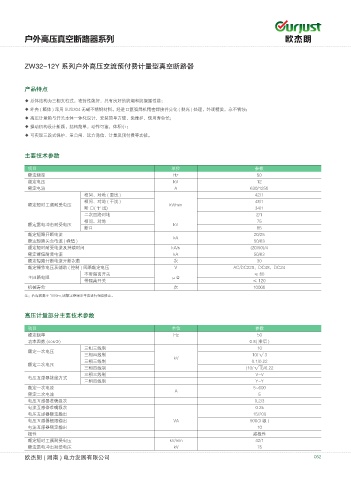

Page 61 - 欧杰朗(湖南)电力发展有限公司

户外高压真空断路器系列

ZW32-12Y 系列户外高压交流预付费计量型真空断路器

产品特点

◆ 总体结构为三相支柱式，密封性能好，具有良好的防潮和防凝露性能；
◆ 外壳 ( 箱体 ) 采用 SUS304 无磁不锈钢材料，经进口氩弧焊机精密焊接并亮化 ( 抛光 ) 处理，外观精美，永不锈蚀；
◆ 高压计量箱与开关本体一体化设计，安装简单方便，免维护，使用寿命长；
◆ 操动机构设计新颖，结构简单，动作可靠，体积小；
◆ 可实现三段式保护、重合闸、远方通信、计量及预付费等功能。

主要技术参数

项目 单位 参数
额定频率 Hz 50
额定电压 kV 12
额定电流 A 630/1250
相间、对地 ( 湿试 ) 42/1
相间、对地 ( 干试 ) 48/1
额定短时工频耐受电压 kV/min
断口(干试) 34/1
二次回路对地 2/1
相间、对地 75
额定雷电冲击耐受电压 kV
断口 85
额定短路开断电流 kA 20/25
额定短路关合电流 ( 峰值 ) 50/63
额定短时耐受电流及持续时间 kA/s (20/50)/4
额定峰值耐受电流 kA 50/63
额定短路开断电流开断次数 次 30
额定操作电压及辅助 ( 控制 ) 回路额定电压 V AC/DC220、DC48、DC24
不带隔离开关 ≤ 80
主回路电阻 μΩ
带隔离开关 ≤ 120
机械寿命 次 10000
注：若海拔高于 1000m, 则额定绝缘水平应进行相应修正。

高压计量部分主要技术参数

项目 单位 参数
额定频率 Hz 50
功率因数 (cosΦ) 0.8( 滞后 )
三相三线制 10
额定一次电压
三相四线制 10/ √ 3
kV
三相三线制 0.1/0.22
额定二次电压
三相四线制 (10/ √ 3)/0.22
三相三线制 V-V
电压互感器接线方式
三相四线制 Y-Y
额定一次电流 5~600
A
额定二次电流 5
电压互感器准确级次 0.2/3
电流互感器准确级次 0.2s
电压互感器额定输出 15/200
电压互感器极限输出 VA 500(3 级 )
电流互感器额定输出 10
极性 减极性
额定短时工频耐受电压 kV/min 42/1
额定雷电冲击耐受电压 kV 75
欧杰朗 ( 湖南 ) 电力发展有限公司 052
