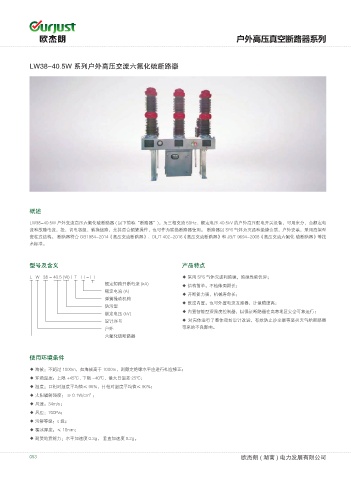

户外高压真空断路器系列

LW38-40.5W 系列户外高压交流六氟化硫断路器

概述
LW38-40.5W 户外交流高压六氟化硫断路器 ( 以下简称“断路器”)，为三相交流 50Hz、额定电压 40.5kV 的户外高压配电开关设备，可用来分、合额定电
流和故障电流，投、切电容组、转换线路，尤其适合频繁操作，也可作为联络断路器使用。 断路器以 SF6 气体为灭弧和绝缘介质，户外安装，采用高架型
瓷柱式结构。 断路器符合 GB1984-2014《高压交流断路器》、DL/T 402-2016《高压交流断路器》和 JB/T 9694-2008《高压交流六氟化 硫断路器》等技
术标准。

型号及含义 产品特点

L W 38 - 40.5 (W) / T □ - □ ◆ 采用 SF6 气体灭弧和绝缘，绝缘性能优异；
额定短路开断电流 (kA)
◆ 结构简单，不检修周期长；
额定电流 (A)
◆ 开断能力强，机械寿命长；
弹簧操动机构
◆ 既或内置，也可外置电流互感器，计量精度高；
防污型
◆ 内置智能型湿温度控制器，以保证断路器在高寒地区安全可靠运行；
额定电压 (kV)
设计序号 ◆ 对壳体进行了整体密封设计改进，有效防止沙尘暴等恶劣天气给断路器
户外 带来的不良影响。
六氟化硫断路器

使用环境条件

◆ 海拔：不超过 1000m，如海拔高于 1000m，则额定绝缘水平应进行相应修正；
◆ 环境温度：上限 +45℃ , 下限 -40℃，最大日温差 25℃；
◆ 湿度：日相对湿度平均值≤ 95%，月相对湿度平均值≤ 90%；
2
◆ 太阳辐射强度： ≥ 0.1W/cm ；
◆ 风速：34m/s；
◆ 风压：700Pa；
◆ 污秽等级：e 级；
◆ 覆冰厚度：≤ 10mm；
◆ 耐受地震能力：水平加速度 0.3g， 垂直加速度 0.2g。
