高低压成套设备

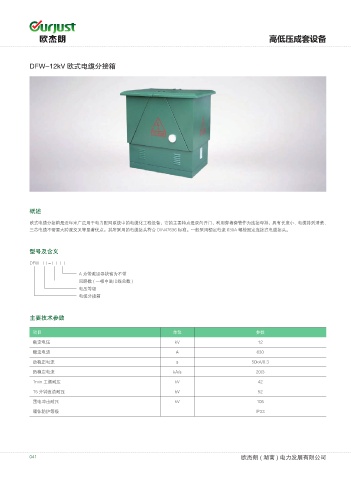

DFW-12kV 欧式电缆分接箱

概述
欧式电缆分接箱是近年来广泛用于电力配网系统中的电缆化工程设备，它的主要特点是双向开门、利用穿墙套管作为连接母排，具有长度小、电缆排列清楚、
三芯电缆不需要大跨度交叉等显著优点。其所采用的电缆接头符合 DIN47636 标准。一般采用额定电流 630A 螺栓固定连接式电缆接头。

型号及含义

DFW □ - □ □
A 为带避雷器缺省为不带
回路数 ( 一相中进出线总数 )
电压等级
电缆分接箱

主要技术参数

项目 单位 参数
额定电压 kV 12
额定电流 A 630
动稳定电流 s 50kA/0.3
热稳定电流 kA/s 20/3

1min 工频耐压 kV 42
15 分钟直流耐压 kV 52
雷电冲击耐压 kV 105
箱体防护等级 IP33

041 欧杰朗 ( 湖南 ) 电力发展有限公司
