高低压成套设备

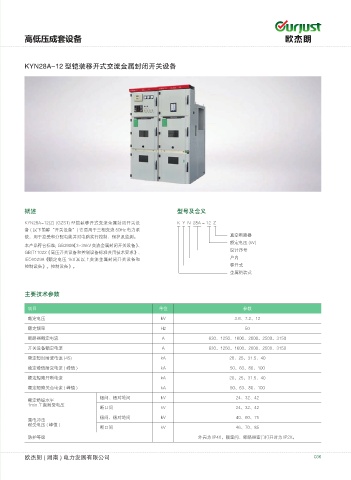

KYN28A-12 型铠装移开式交流金属封闭开关设备

概述 型号及含义
KYN28A-12(Z) (GZS1) 型铠装移开式交流金属封闭开关设 K Y N 28A - 12 Z
备 ( 以下简称“开关设备”) 它适用于三相交流 50Hz 电力系
统，用于接受和分配电能并对电路实行控制、保护及监测。 真空断路器
额定电压 (kV)
本产品符合标准：GB3906《3~35kV交流金属封闭开关设备》、
设计序号
GB/T11022《高压开关设备和控制设备标准共用技术要求》、
IEC60298《额定电压 1kV 及以上交流金属封闭开关设备和 户内
控制设备》。控制设备》。 移开式
金属铠装式

主要技术参数

项目 单位 参数
额定电压 kV 3.6、7.2、12
额定频率 Hz 50
断路器额定电流 A 630、1250、1600、2000、2500、3150
开关设备额定电流 A 630、1250、1600、2000、2500、3150
额定短时耐受电流 (4S) kA 20、25、31.5、40
额定峰值耐受电流 ( 峰值 ) kA 50、63、80、100

额定短路开断电流 kA 20、25、31.5、40
额定短路关合电流 ( 峰值 ) kA 50、63、80、100
极间、极对地间 kV 24、32、42
额定绝缘水平
1min 工频耐受电压
断口间 kV 24、32、42
极间、极对地间 kV 40、60、75
雷电冲击
耐受电压 ( 峰值 )
断口间 kV 46、70、85
防护等级 外壳为 IP4X，隔室间、断路器室门打开时为 IP2X。

欧杰朗 ( 湖南 ) 电力发展有限公司 036
