高低压成套设备

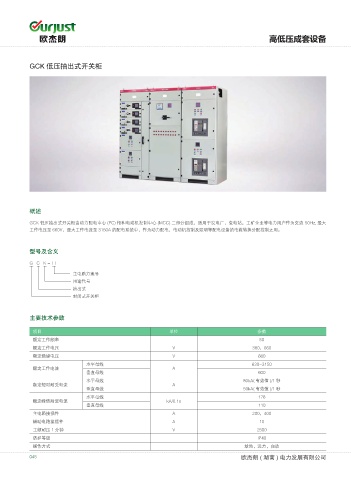

GCK 低压抽出式开关柜

概述
GCK 低压抽出式开关柜由动力配电中心 (PC) 柜和电动机控制中心 (MCC) 二部分组成，适用于发电厂，变电站，工矿企业等电力用户作为交流 50Hz, 最大
工作电压至 660V，最大工作电流至 3150A 的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。

型号及含义

G C K - □
主电路方案号
用途代号
抽出式
封闭式开关柜

主要技术参数

项目 单位 参数
额定工作频率 50
额定工作电压 V 380，660
额定绝缘电压 V 660
水平母线 630-3150
额定工作电流 A
垂直母线 600
水平母线 80kA( 有效值 )/1 秒
额定短时耐受电流 A
垂直母线 50kA( 有效值 )/1 秒
水平母线 176
额定峰值耐受电流 kA/0.1s
垂直母线 110
主电路接插件 A 200，400
辅助电路接插件 A 10
工频耐压 1 分钟 V 2500
防护等级 IP40
操作方式 就地，远方，自动
