高低压成套设备

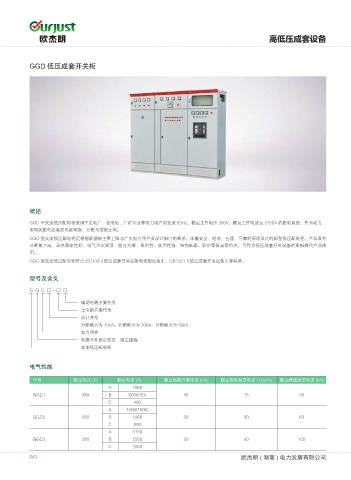

GGD 低压成套开关柜

概述
GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流 50Hz，额定工作电压 380V，额定工作电流至 3150A 的配电系统，作为动力、
照明及配电设备的电能转换、分配与控制之用。
GGD 型交流低压配电柜是根据能源部主管上级与广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有
分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点，可作为低压成套开关设备的更新换代产品使
用。
GGD 型交流低压配电柜符合 IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。

型号及含义

G G D □ - □ □
辅助电路方案代号
主电路方案代号
设计序号
分断能力为 15kA；分断能力为 30kA；分断能力为 50kA
电力用柜
电器元件固定安装、固定接线
交流低压配电柜

电气性能

型号 额定电压 (V) 额定电流 (A) 额定短路开断电流 (kA) 额定短时耐受电流 (1s)(kA) 额定峰值耐受电流 (kA)
A 1000
GGD1 380 B 600(630) 15 15 30
C 400
A 1500(1600)
GGD2 380 B 1000 30 30 63
C 600
A 3150
GGD3 380 B 2500 50 50 105
C 2000
