高低压成套设备

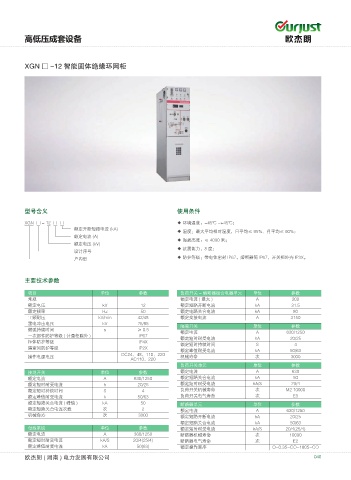

XGN □ -12 智能固体绝缘环网柜

型号含义 使用条件
XGN □ - 12 □ □ ◆ 环境温度：-45℃ ~+45℃；
额定开断短路电流 (kA)
◆ 湿度：最大平均相对湿度，日平均≤ 95%、月平均≤ 90%；
额定电流 (A)
◆ 海拔高度：≤ 4000 米；
额定电压 (kV)
◆ 抗震能力：8 度；
设计序号
户内型 ◆ 防护等级：带电体密封 IP67，熔断器筒 lP67，开关柜外壳 IP3X。

主要技术参数
项目 单位 参数 负荷开关 - 熔断器组合电器单元 单位 参数
常规 额定电流 ( 最大 ) A 200
额定电压 kV 12 额定短路开断电流 kA 31.5
额定频率 Hz 50 额定电路关合电流 kA 80
工频耐压 kV/min 42/48 额定交接电流 A 3150
雷电冲击电压 kV 75/85 隔离开关 单位 参数
燃弧持续时间 s ≥ 0.5 额定电流 A 630/1250
一次部件防护等级 ( 计量柜除外 ) IP67 额定短时耐受电流 kA 20/25
柜体防护等级 IP4X 额定短时持续时间 S 4
隔室间防护等级 IP2X 额定峰值耐受电流 kA 50/63
DC24、48、110、220
操作电源电压 机械寿命 次 3000
AC110、220
负荷开关单元 单位 参数
接地开关 单位 参数 额定电流 A 630
额定电流 A 630/1250 额定短路关合电流 kA 50
额定短时耐受电流 k 20/25 额定短时耐受电流 kA/S 20/4
额定短时持续时间 S 4 负荷开关机械寿命 次 M2 10000
额定峰值耐受电流 k 50/63 负荷开关电气寿命 次 E3
额定短路关合电流 ( 峰值 ) kA 50 断路器单元 单位 参数
额定短路关合电流次数 次 2 额定电流 A 630/1250
机械命寿 次 3000 额定短路开断电流 kA 20/25
额定短路关合电流 kA 50/63
母线系统 单位 参数 额定短时耐受电流 kA/S 20/4(25/4)
额定电流 A 360/1250 断路器机械寿命 次 10000
额定短时耐受电流 kA/S 20/4(25/4) 断路器电气寿命 次 E2
额定峰值耐受电流 kA 50(63) 额定操作顺序 O-0.3S-CO-180S-CO

欧杰朗 ( 湖南 ) 电力发展有限公司 040
