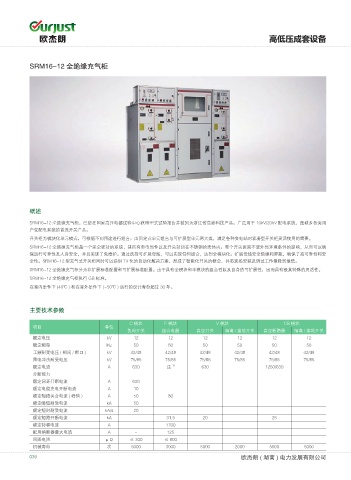

高低压成套设备

SRM16-12 全绝缘充气柜

概述
SRM16-12 全绝缘充气柜，已经在国家高压电器试验中心获得型式试验报告并被列为浙江省高新科技产品。广泛用于 10kV/20kV 配电系统，是城乡各类用
户变配电系统的首选开关产品。
开关柜为模块化单元模式，可根据不同用途进行组合；由固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。
SRM16-12 全绝缘充气柜是一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内。整个开关装置不受外部环境条件的影响，从而可以确
保运行可靠性及人身安全，并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线安全绝缘和屏蔽，确保了高可靠性和安
全性。SRM16-12 型充气式开关柜同时可以提供 TV 化的自动化解决方案，形成了智能化开关的概念，并将现场安装及调试工作量降到最低。
SRM16-12 全绝缘充气柜分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自身的可扩展性，因而具有极其特殊的灵活性。
SRM16-12 全绝缘充气柜执行 GB 标准。
在室内条件下 (40℃ ) 和在室外条件下 (-50℃ ) 运行的设计寿命超过 30 年。

主要技术参数

C 模块 F 模块 V 模块 CB 模块
项目 单位
负荷开关 组合电器 真空开关 隔离 / 接地开关 真空断路器 隔离 / 接地开关
额定电压 kV 12 12 12 12 12 12
额定频率 Hz 50 50 50 50 50 50
工频耐受电压 ( 相间 / 断口 ) kV 42/48 42/48 42/48 42/48 42/48 42/48
雷电冲击耐受电压 kV 75/85 75/85 75/85 75/85 75/85 75/85
额定电流 A 630 注 1) 630 1250/630
分断能力
额定闭环开断电流 A 630
额定电缆充电开断电流 A 10
额定短路关合电流 ( 峰值 ) A 50 80
额定峰值耐受电流 kA 50
额定短时耐受电流 kA/s 20
额定短路开断电流 kA 31.5 20 25
额定转移电流 A 1700
配用熔断器最大电流 A - 125
回路电阻 μΩ ≤ 300 ≤ 600
机械寿命 次 5000 3000 5000 2000 5000 5000
