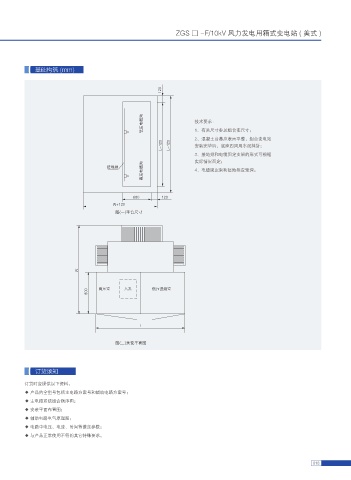

ZGS □ -F/10kV 风力发电用箱式变电站 ( 美式 )

基础构筑 (mm)

Ѻࢷ⩡㐲⇋ 技术要求 :

1、有关尺寸参见组合变尺寸；
2、混凝土台基应表面平整，组合变电站
- - 安装完毕后，底座四周用水泥抹封；

3、接地排和电缆固定支架的形式可根据
实际情况而定；
倄ࢷ⩡㐲⇋ 4、电缆固定架和接地排应预埋。
ᣑ౜ᢾ

8
ప ̬ ᎟जᅦᄤ

8

倄ࢷა ڑႀ Ѻࢷ䔇㏫ა

-

ప θ 㒺ऄ᎟䲎ప

订货须知

订货时应提供以下资料：
◆ 产品的全型号包括主电路方案号和辅助电路方案号；
◆ 主电路系统组合顺序图；
◆ 安装平面布置图；
◆ 辅助电路电气原理图；
◆ 电路中电压、电流、时间等整定参数；
◆ 与产品正常使用不符的其它特殊要求。

018
