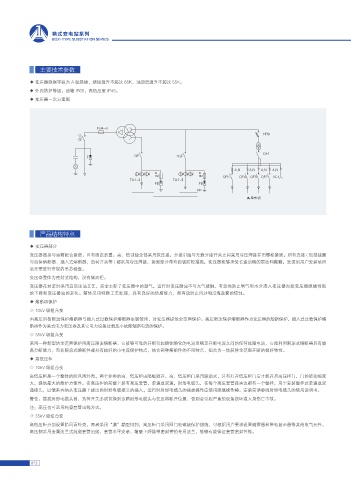

Page 22 - 石家庄市诺安电力设备有限公司

箱式变电站系列
BOX-TYPE SUBSTATION SERIES

主要技术参数

◆ 变压器绝缘等级为 A 级绝缘，绕组温升不超过 65K，油顶层温升不超过 55K。
◆ 外壳防护等级：油箱 IP68，高低压室 IP45。
◆ 变压器一次方案图

'6 _
)3
2-0

2'
' 2' 2'
" / " / " / " /
/ /
3% 3% 2' 2 ' 2' 2 ' "$
5" _ 5" _
'# '#
1&
ำ⩔⩡⎼

产品结构特点
◆ 变压器部分
变压器器身与油箱配合紧密，且有固定装置。高、低引线全部采用软连接，分接引线与无载分接开关之间采用冷压焊接并用螺栓紧固，所有连接 ( 包括线圈
与后备熔断器、插入式熔断器、负荷开关等 ) 都采用冷压焊接，紧固部分带有自锁防松措施，变压器能够承受长途动输的震动和颠簸，发送到用户安装场所
后无需进行常规的吊芯检查。
变压器整体为密封式结构，没有储油柜。
变压器在封装时采用真空注油工艺，完全去除了变压器中的潮气，运行时变压器油不与大气接触，有效地防止氧气和水分浸入变压器而致变压器绝缘性能
的下降和变压器油的老化。箱体采用特殊工艺处理，具有良好的防腐能力，能有效防止风沙和沿海盐雾的侵蚀。
◆ 熔断器保护
◇ 10kV 级组合变
由高压后备限流保护熔断器与插入式过载保护熔断器串联使用，对变压器提供全范围保护。高压限流保护熔断器作为变压器的短路保护，插入式过载保护熔
断器作为美式电力变压器及其它电力设备过载及小故降短路电流的保护。
◇ 35kV 级组合变
采用一种新型的全范围保护用高压限流熔断器，它能够可靠的开断引起熔体熔化的电流至额定开断电流之间的任何故障电流，它是利用限流式熔断器具有较
高分断能力，而非限流式熔断件却具有较好的小电流保护特点，结合两种熔断件的不同特点，组合为一体获得全范围开断的极好特性。
◆ 高低压柜
◇ 10kV 级组合变
高低压柜是一个整体的防风雨外壳，两个并排的高、低压柜由隔板隔开，高、低压柜门采用联锁式，只有打开低压柜门后才能开启高压柜门，门的转动幅度
大，提供最大的维护方便性。在高压柜的前壁上装有高压套管，单通或双通，肘形电缆头，在每个高压套管座旁边都有一个壁挂，用于安装壁挂式单通或双
通接头，以便来容纳从变压器上拔出的肘形电缆接头的插入，运行时肘形电缆头的插拔操作应使用绝缘操作棒。安装前请参阅肘形电缆头的使用说明书。
警告：插拔肘形电缆头前，负荷开关必须切换到该路肘形电缆头与变压器断开位置，否则会引起严重的设备损坏或人身伤亡事故。
注：高压也可采用纯瓷套管出线方式。
◇ 35kV 级组合变
高低压柜分别设置防风雨外壳，两者采用“澳”勘型排列，高压柜门采用网门电磁锁保护措施，可根据用户要求设置避雷器和带电显示器等其他电气元件。
高压侧采用金属法兰式纯瓷套管出线，套管水平安装，箱壁上焊接带密封槽的专用法兰，能够有效保证套管密封性能。
