箱式变电站系列
BOX-TYPE SUBSTATION SERIES

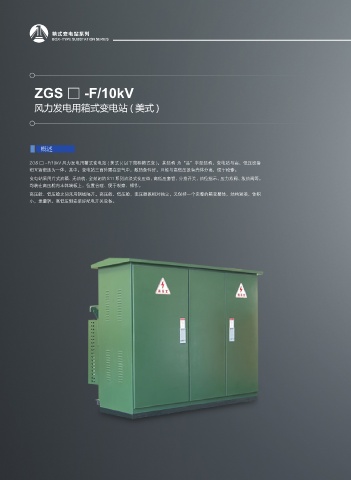

ZGS □ -F/10kV

风力发电用箱式变电站 ( 美式 )

概述

ZGS □ -F/10kV 风力发电用箱式变电站 ( 美式 )( 以下简称箱式变 )，其结构 为“品”字型结构，变电站与高、低压设备
相互紧密连为一体，其中，变电站三面外露在空气中，散热条件好，且能与高低压设备壳体分离，便于检修。
变电站采用片式油箱、无油枕、全封闭的 S11 系列油浸式变压器，高低压套管，分接开关，油位指示，压力放阀、放油阀等。
均装在高压舱内本体端板上，位置合理、便于观察、操作。
高压舱、低压舱之间采用钢板隔开，高压舱、低压舱、变压器既相对独立，又保持一个完整的箱变整体，结构紧凑、体积
小，重量轻。高低压侧安装好配电开关设备。
