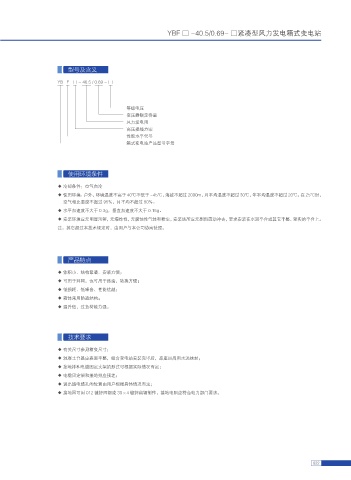

YBF □ -40.5/0.69- □紧凑型风力发电箱式变电站

型号及含义

YB F □ - 40.5 / 0.69 - □

等级电压
变压器额定容量
风力发电用
高压接线方案
性能水平代号
箱式变电站产品型号字母

使用环境条件

◆ 冷却条件：空气自冷
◆ 使用环境：户外，环境温度不高于 40℃不低于 -45℃，海拔不超过 2000m，月平均温度不超过 30℃，年平均温度不超过 20℃。在 25℃时，
空气相比湿度不超过 95%，月平均不超过 90%。
◆ 水平加速度不大于 0.3g，垂直加速度不大于 0.15g。
◆ 安装环境应无明显污秽，无爆炸性，无腐蚀性气体和粉尘，安装场所应无剧烈震动冲击，要求安装在水泥平台或其它平整、坚实的平台上。
注：其它超过本技术规定时，由用户与本公司协商处理。

产品特点

◆ 体积小、结构紧凑、安装方便；
◆ 可用于环网，也可用于终端，转换方便；
◆ 低损耗、低噪音、性能优越；
◆ 箱体采用防盗结构；
◆ 温升低，过负荷能力强。

技术要求

◆ 有关尺寸参见箱变尺寸；
◆ 混凝土台基应表面平整，组合变电站安装完毕后，底座四周用水泥抹封；
◆ 接地排和电缆固定支架的形式可根据实际情况而定；
◆ 电缆固定架和接地排应预埋；
◆ 进出线电缆孔的位置由用户根据具体情况而定；
◆ 接地网可用 012 镀锌园钢或 30×4 镀锌扁钢制作，接地电阻应符合电力部门要求。
