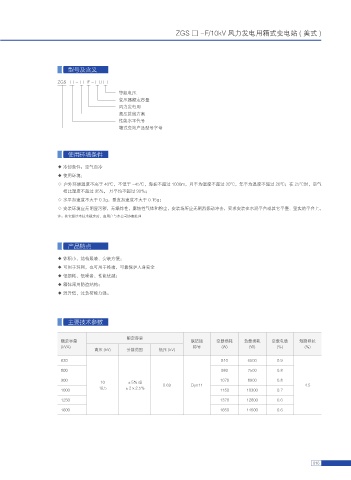

ZGS □ -F/10kV 风力发电用箱式变电站 ( 美式 )

型号及含义

ZGS □ - □ F - □ / □
等级电压
变压器额定容量
风力发电用
高压接线方案
性能水平代号
箱式变站产品型号字母

使用环境条件

◆ 冷却条件：空气自冷
◆ 使用环境：
◇ 户外环境温度不高于 40℃，不低于 -45℃，海拔不超过 1000m，月平均温度不超过 30℃，年平均温度不超过 20℃；在 25℃时，空气
相比湿度不超过 95%， 月平均不超过 90%；
◇ 水平加速度不大于 0.3g，垂直加速度不大于 0.15g；
◇ 安装环境应无明显污秽，无爆炸性，腐蚀性气体和粉尘，安装场所应无剧烈振动冲击，要求安装在水泥平台或其它平整、坚实的平台上。
注：其它超过本技术规定时，由用户与本公司协商处理

产品特点

◆ 体积小、结构紧凑、安装方便：
◆ 可用于环网，也可用于终端，可靠保护人身安全
◆ 低损耗、低噪音、性能优越；
◆ 箱体采用防盗结构；
◆ 温升低，过负荷能力强。

主要技术参数

额定容量
额定容量 联结组 空载损耗 负载损耗 空载电缆 短路阻抗
(kVA) 称号 (W) (W) (%) (%)
高压 (kV) 分接范围 低压 (kV)
630 810 6500 0.9
800 980 7500 0.8
900 10 ±5% 或 1070 8900 0.8
10.5 ±2×2.5% 0.69 Dyn11 4.5
1000 1150 10300 0.7
1250 1370 12800 0.6
1600 1650 14500 0.6
