箱式变电站系列
BOX-TYPE SUBSTATION SERIES

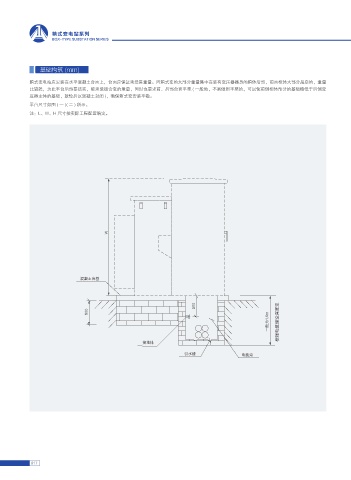

基础构筑 (mm)

箱式变电站应安装在水平混凝土台面上，台面应保证承受其重量。因箱式变的大部分重量集中在装有变压器器身的箱体后部，前面柜体大部分是空的，重量
比较轻，为此平台后部要结实，能承受组合变的重量，同时也要求前、后部台面平整 ( 一般地，不易做到平整的，可以使前侧柜体部分的基础略低于后侧变
压器主体的基础，就位后以混凝土封闭 )，确保箱式变安装平稳。
平台尺寸如图 ( 一 )( 二 ) 所示。
注：L、W、H 尺寸按实际工程配置确定。

8

⌣܉ోजദ

̬㝘ͦ N ᵥᢚ⩡㐲೷䃪⌝Ꮢ჆

ᣑ౜ᢾ

ᑁⅠἩ ⩡㐲⇋

017
