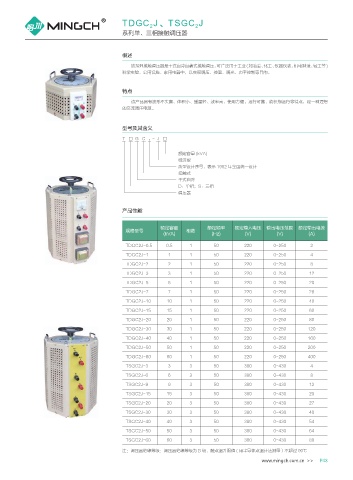

TDGC J、TSGC J
2
2
系列单、三相接触调压器

概述
该系列接触调压器是干式自冷自藕式接触调压，可广泛用于工业 ( 如冶金、化工、仪器仪表、机电制造、轻工等 )
科学实验、公用设施、家用电器中，以实现调压、控温、调光、功率控制等目的。

特点
该产品具有波形不失真、体积小、重量轻、效率高、使用方便、运行可靠，能长期运行等特点，是一种理想
的交流调压电源。

型号及其含义

T □ G C 2 - J □

额定容量 (kVA)
经济型
改型设计序号，表示 1982 年全国统一设计
接触式
干式自冷
D：单相；S：三相
调压器

产品性能

额定容量 额定频率 额定输入电压 输出电压范围 额定输出电流
规格型号 相数
(kVA) (Hz) (V) (V) (A)
TDGC2J-0.5 0.5 1 50 220 0-250 2
TDGC2J-1 1 1 50 220 0-250 4
TDGC2J-2 2 1 50 220 0-250 8
TDGC2J-3 3 1 50 220 0-250 12
TDGC2J-5 5 1 50 220 0-250 20
TDGC2J-7 7 1 50 220 0-250 28
TDGC2J-10 10 1 50 220 0-250 40
TDGC2J-15 15 1 50 220 0-250 60
TDGC2J-20 20 1 50 220 0-250 80
TDGC2J-30 30 1 50 220 0-250 120
TDGC2J-40 40 1 50 220 0-250 160
TDGC2J-50 50 1 50 220 0-250 200
TDGC2J-60 60 1 50 220 0-250 400
TSGC2J-3 3 3 50 380 0-430 4
TSGC2J-6 6 3 50 380 0-430 8
TSGC2J-9 9 3 50 380 0-430 12
TSGC2J-15 15 3 50 380 0-430 20
TSGC2J-20 20 3 50 380 0-430 27
TSGC2J-30 30 3 50 380 0-430 40
TSGC2J-40 40 3 50 380 0-430 54
TSGC2J-50 50 3 50 380 0-430 64
TSGC2J-60 60 3 50 380 0-430 80
注：调压器绝缘等级：调压器绝缘等级为 B 级，触点温升限值 ( 用半导体点温计法测量）不超过 90℃
www.mingch.com.cn >> P48
