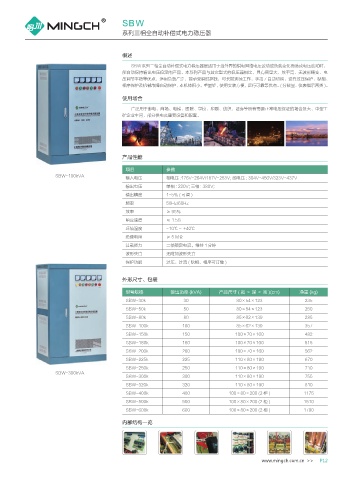

Page 17 - 上海鸣川电器有限公司（产品选型手册）

SBW
系列三相全自动补偿式电力稳压器

概述
SBW系列三相全自动补偿式电力稳压器是适用于当外界的供电网络电压波动或负载变化而造成电压波动时，
能自动保持输出电压稳定的产品。本系列产品与其它型式的稳压器相比，具有容量大、效率高、无波形畸变、电
压调节平稳等优点，适用负载广泛，能承受瞬时超载，可长期连续工作，手动／自动切换，设有过压保护、缺相、
相序保护及机械故障自动保护，本机体积小，重量轻，使用安装方便，运行可靠等优点。( 分数显、仪表指示两类 )。
使用场合
广泛用于邮电、商场、电梯、医院、学校、印刷、纺织、证券等所有需要正常电压保证的场合及大、中型工
矿企业车间，部分供电及重要设备和配套。

产品性能

项目 参数
SBW-100kVA
输入电压 相电压 :176V-264V/187V-253V; 线电压 : 304V-456V/323V-437V
输出电压 单相 : 220V; 三相 : 380V;
输出精度 1-5% ( 可调 )
频率 50Hz/60Hz
效率 ≥ 95%
响应速度 ≤ 1.5S
环境温度 -10℃～ +40℃
绝缘电阻 ≥ 5 MΩ
过载能力 二倍额定电流，维持１分钟
波形失真 无附加波形失真
保护功能 过压、过流 ( 缺相、相序可订做 )

外形尺寸、包装

型号规格 输出功率 (kVA) 产品尺寸 ( 宽 × 深 × 高 )(cm) 净重 (kg)
SBW-30k 30 80×54×123 235
SBW-50k 50 80×54×123 250
SBW-80k 80 85×62×139 285
SBW-100k 100 85×62×139 357
SBW-150k 150 100×70×160 482
SBW-180k 180 100×70×160 515
SBW-200k 200 100×70×160 562
SBW-225k 225 110×80×190 670
SBW-250k 250 110×80×190 710
SBW-300kVA
SBW-300k 300 110×80×190 755
SBW-320k 320 110×80×190 810
SBW-400k 400 100×80×200 (2 柜 ) 1175
SBW-500k 500 100×80×200 (2 柜 ) 1510
SBW-600k 600 100×80×200 (2 柜 ) 1790
内部结构一览

www.mingch.com.cn >> P12
