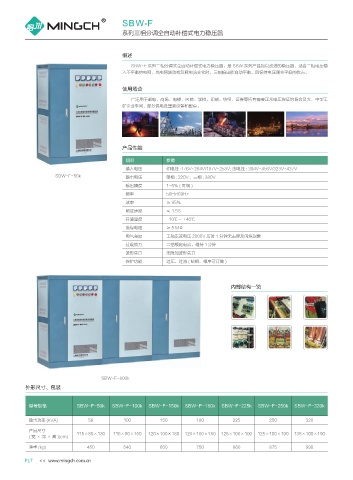

P. 22
SBW-F
系列三相分调全自动补偿式电力稳压器
概述
SBW-F 系列三相分调式全自动补偿式电力稳压器，是 SBW 系列产品加以改进的稳压器，适合三相电压输
入不平衡的电网，当电网波动或负载电流变化时，三相输出能自动平衡，且保持电压调节平稳的优点。
使用场合
广泛用于邮电、商场、电梯、医院、学校、印刷、纺织、证券等所有需要正常电压保证的场合及大、中型工
矿企业车间，部分供电及重要设备和配套。
产品性能
项目 参数
输入电压 相电压 :176V-264V/187V-253V; 线电压 : 304V-456V/323V-437V
SBW-F-50k 输出电压 单相 : 220V ; 三相 : 380V
输出精度 1~5% ( 可调 )
频率 50Hz/60Hz
效率 ≥ 95%
响应速度 ≤ 1.5S
环境温度 -10℃～ +40℃
绝缘电阻 ≥ 5 MΩ
电气强度 工频正弦电压 2000V 历时 1 分钟无击穿及闪烁现象
过载能力 二倍额定电流，维持１分钟
波形失真 无附加波形失真
保护功能 过压、过流 ( 缺相、相序可订做 )
内部结构一览
SBW-F-800k
外形尺寸、包装
型号规格 SBW-F-50k SBW-F-100k SBW-F-150k SBW-F-180k SBW-F-225k SBW-F-250k SBW-F-320k
输出功率 (kVA) 50 100 150 180 225 250 320
产品尺寸 115×85×130 115×90×150 120×100×180 120×100×180 125×100×190 125×100×190 135×100×190
(宽×深×高)(cm)
净重 (kg) 450 540 650 750 860 875 990
