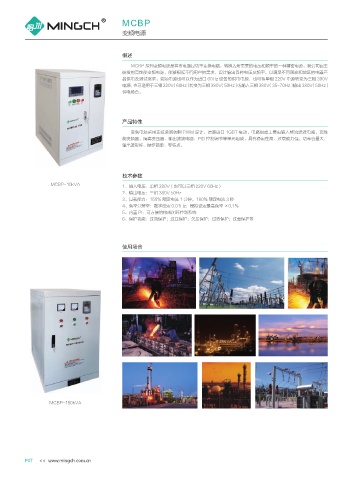

Page 12 - 上海鸣川电器有限公司（产品选型手册）

MCBP
变频电源

概述
MCBP 系列变频电源是将市电通过功率变换电路，转换为所需要的电压和频率的一种精密电源，我公司自主
研发的高性能变频电源，能够根据不同用户的需求，设计输出各种电压及频率，以满足不同国家和地区的电器产
品供电及测试需求。变频电源也可以作为进口 60Hz 设备的供电电源，也可将单相 220V 电源转变为三相 380V
电源，也可适用于三相 220V（60Hz）转变为三相 380V（50Hz）或输入三相 380V（35-70Hz）输出 380V（50Hz）
供电场合。

产品特性
变频电源采用正弦脉宽调制 PWM 设计、原装进口 1GBT 驱动。电路组成主要由输入整流滤波电路、高性
能变频器、隔离变压器、输出滤波电路、PID 控制调节等单元组成。具有稳定性高、过载能力强、功率容量大，
输出波形好、操作简单、等特点。

技术参数
MCBP-10kVA 1、输入电压：单相 220V（也可以三相 220V 60Hz）
2、输出电压：三相 380V 50Hz
3、过载能力：150% 额定电流 1 分钟，180% 额定电流 3 秒
4、频率分辨率：数字设定 0.01Hz；模拟设定最高频率 ×0.1%
5、内置 PI：可方便的构成闭环控制系统
6、保护功能：过流保护；过压保护；欠压保护；过热保护；过载保护等

使用场合

MCBP-150kVA
