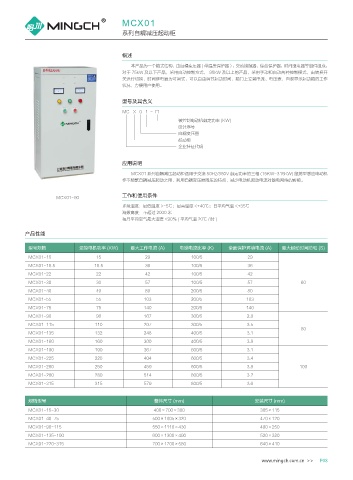

MCX01
系列自耦减压起动柜

概述
本产品为一个箱式结构，由自耦变压器 ( 带温度保护器），交流接触器，综合保护器，时间继电器等组件组成，
对于 75kW 及以下产品，采用自动控制方式， 90kW 及以上的产品，采用手动和自动两种控制模式，由转换开
关进行切换，时间继电器为可调式，可以自由调节起动时间，箱门上安装电流、电压表，直观显示起动箱的工作
状况，方便用户使用。

型号及其含义
MC X 0 1 - □
被控制电动机额定功率 (KW)
设计序号
自耦变压器
起动柜
企业特征代码

应用说明
MCX01 系列自耦减压起动柜适用于交流 50Hz/380V 额定功率的三相 (15KW~315KW) 鼠笼型感应电动机
作不频繁自耦减压起动之用，利用自耦变压器降压的特点，减少电动机起动电流对输电网络的影响。

工作和使用条件
MCX01-90
环境温度：最低温度 >-5℃；最高温度 <+40℃；日平均气温 <+35℃
海拔高度：不超过 2000 米
每月平均空气最大湿度 <90％ ( 平均气温 20℃ / 时 )

产品性能

型号规格 受控电机功率 (KW) 最大工作电流 (A) 电感电流比率 (K) 全面保护环境电流 (A) 最大起动时间总和 (S)
MCX01-15 15 29 100/5 29
MCX01-18.5 18.5 36 100/5 36
MCX01-22 22 42 100/5 42
MCX01-30 30 57 100/5 57 60
MCX01-40 40 80 200/5 80
MCX01-55 55 103 200/5 103
MCX01-75 75 140 200/5 140
MCX01-90 90 167 300/5 2.8
MCX01-115 110 207 300/5 3.5
80
MCX01-135 132 248 400/5 3.1
MCX01-160 160 300 400/5 3.8
MCX01-190 190 367 600/5 3.1
MCX01-225 220 404 600/5 3.4
MCX01-260 250 459 600/5 3.8 100
MCX01-280 280 514 800/5 3.2
MCX01-315 315 579 800/5 3.6

规格型号 整体尺寸 (mm) 安装尺寸 (mm)
MCX01-15-30 400×700×300 365×115
MCX01-40-75 500×1005×320 470×120
MCX01-90-115 550×1110×430 490×250
MCX01-135-190 600×1300×490 520×320
MCX01-220-315 700×1700×580 640×410

www.mingch.com.cn >> P08
