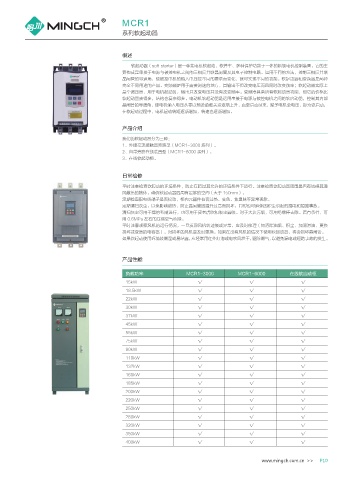

Page 15 - 上海鸣川电器有限公司（产品选型手册）

MCR1
系列软起动器

概述
软起动器（soft starter）是一种集电机软起动、软停车、多种保护功能于一体的新颖电机控制装置。它的主
要构成是串接于电源与被控电机之间的三相反并联晶闸管及其电子控制电路。运用不同的方法，控制三相反并联
晶闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。软起动器和变频器是两种
完全不同用途的产品。变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率；软起动器实际上
是个调压器，用于电机起动时，输出只改变电压并没有改变频率。变频器具备所有软起动器功能，但它的价格比
软起动器贵得多，结构也复杂得多。电动机软起动器是运用串接于电源与被控电机之间的软启动器，控制其内部
晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至启动结束，赋予电机全电压，即为软启动，
在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加。

产品介绍

我们的软起动器分为三种：
1、外接交流接触器旁路型（MCR1-3000 系列）。
2、自带旁路在线装置型（MCR1-6000 系列）。
3、在线软起动柜。

日常检修

平时注意检查软起动的环境条件，防止在超过其允许的环境条件下运行。注意检查软起动器周围是否有妨碍其通
风散热的物体，确保软起动器四周有足够的空间（大于 150mm）。
定期检查配电线端子是否松动，柜内元器件有否过热、变色、焦臭味等异常现象。
定期清扫灰尘，以免影响散热，防止晶闸管因温升过高而损坏，同时也可避免因积尘引起的漏电和短路事故。
清扫灰尘可用干燥的毛刷进行，也可用于皮老虎吹和吸尘器吸。对于大块污垢，可用绝缘棒去除。若有条件，可
用 0.6MPa 左右的压缩空气吹除。
平时注意观察风机的运行情况，一旦发现风机转速慢或异常，应及时修理（如清除油垢、积尘，加润滑油，更换
损坏或变质的电容器）。对损坏的风机要及时更换。如果在没有风机的情况下使用软起动器，将会损坏晶闸管。
如果软起动使用环境较潮湿或易结露，应经常用红外灯泡或电吹风烘干，驱除潮气，以避免漏电或短路事故的发生。

产品性能

负载功率 MCR1-3000 MCR1-6000 在线软启动柜
15kW √ √ √
18.5kW √ √ √
22kW √ √ √
30kW √ √ √
37kW √ √ √
45kW √ √ √
55kW √ √ √
75kW √ √ √
90kW √ √ √
110kW √ √ √
132kW √ √ √
160kW √ √ √
185kW √ √ √
200kW √ √ √
220kW √ √ √
250kW √ √ √
280kW √ √ √
320kW √ √ √
350kW √ √ √
400kW √ √ √
