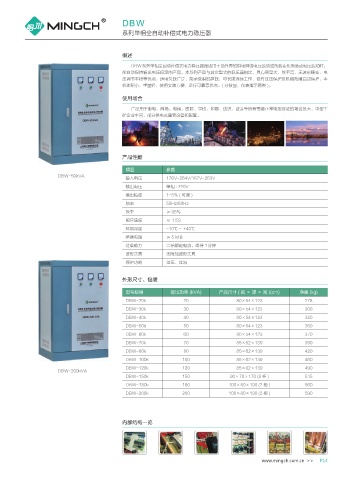

Page 19 - 上海鸣川电器有限公司（产品选型手册）

DBW
系列单相全自动补偿式电力稳压器

概述
DBW系列单相全自动补偿式电力稳压器是适用于当外界的供电网络电压波动或负载变化而造成电压波动时，
能自动保持输出电压稳定的产品。本系列产品与其它型式的稳压器相比，具有容量大、效率高、无波形畸变、电
压调节平稳等优点，适用负载广泛，能承受瞬时超载，可长期连续工作，设有过压保护及机械故障自动保护，本
机体积小，重量轻，使用安装方便，运行可靠等优点。( 分数显、仪表指示两类 )。
使用场合
广泛用于邮电、商场、电梯、医院、学校、印刷、纺织、证券等所有需要正常电压保证的场合及大、中型工
矿企业车间，部分供电及重要设备和配套。

产品性能

项目 参数
DBW-50kVA
输入电压 176V-264V/187V-253V
输出电压 单相 : 220V
输出精度 1-5% ( 可调 )
频率 50Hz/60Hz
效率 ≥ 95%
响应速度 ≤ 1.5S
环境温度 -10℃～ +40℃
绝缘电阻 ≥ 5 MΩ
过载能力 二倍额定电流，维持１分钟
波形失真 无附加波形失真
保护功能 过压、过流

外形尺寸、包装

型号规格 输出功率 (kVA) 产品尺寸 ( 宽 × 深 × 高 )(cm) 净重 (kg)
DBW-20k 20 80×54×123 278
DBW-30k 30 80×54×123 300
DBW-40k 40 80×54×123 320
DBW-50k 50 80×54×123 350
DBW-60k 60 80×54×123 370
DBW-70k 70 85×62×139 390
DBW-80k 80 85×62×139 420
DBW-100k 100 85×62×139 460
DBW-120k 120 85×62×139 490
DBW-200kVA
DBW-150k 150 90×70×170 (2 柜 ) 515
DBW-180k 180 100×80×190 (2 柜 ) 560
DBW-200k 200 100×80×190 (2 柜 ) 590

内部结构一览

www.mingch.com.cn >> P14
