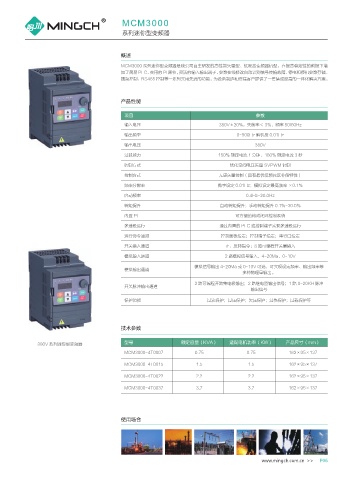

P. 11
MCM3000
系列迷你型变频器
概述
MCM3000 系列迷你型变频器是我公司自主研发的高性能矢量型、低噪音变频器机型，在提高稳定性的前提下增
加了简易 PLC、实用的 PI 调节，灵活的输入输出端子、参数在线修改自动识别信号传输故障、停电和停机参数存储、
摆频控制、RS485 控制等一系列实用先进的功能。为设备制造和终端客户提供了一套集成度高的一体化解决方案。
产品性能
项目 参数
输入电压 380V±20%，失衡率＜ 3%，频率 50/60Hz
输出频率 0-500Hz 解析度 0.01Hz
输出电压 380V
过载能力 150% 额定电流 1 分钟，180% 额定电流 3 秒
调制方式 优化空间电压矢量 SVPWM 调制
控制方式 无感矢量控制（具有最优低频死区补偿特性）
频率分辨率 数字设定 0.01Hz；模拟设定最高频率 ×0.1%
启动频率 0.4Hz-20.0Hz
转矩提升 自动转矩提升；手动转矩提升 0.1%-30.0%
内置 PI 可方便的构成闭环控制系统
多速段运行 通过内置的 PLC 或控制端子实现多速段运行
运行命令通道 控制面板给定；控制端子给定；串行口给定
开关输入通道 正、反转指令；8 路可编程开关量输入
模拟输入通道 2 路模拟信号输入，4-20Ma，0-10V
模拟信号输出 4-20Ma 或 0-10V 可选，可实现设定频率、输出频率等
模拟输出通道
多种物理量输出。
2 路可编程开路集电极输出；2 路继电器输出信号；1 路 0-20KH 脉冲
开关脉冲输出通道
输出信号
保护功能 过流保护；过压保护；欠压保护；过热保护；过载保护等
技术参数
380V 系列迷你型变频器 型号 额定容量（KVA） 适配电机功率（KW） 产品尺寸（mm）
MCM3000-4T0007 0.75 0.75 162×95×137
MCM3000-4T0015 1.5 1.5 162×95×137
MCM3000-4T0022 2.2 2.2 162×95×137
MCM3000-4T0037 3.7 3.7 162×95×137
使用场合
