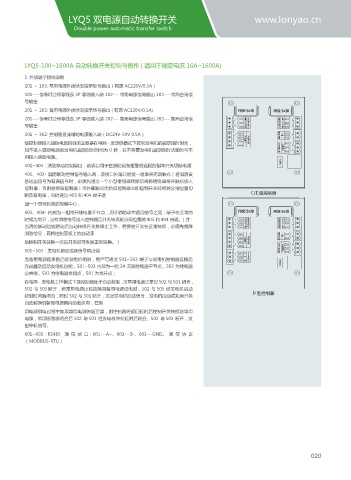

LYQ5 双电源自动转换开关 www.lonyao.cn
Double power automatic transfer switch

LYQ5-100~1600A 自动转换开关控制与操作 ( 适用于额定电流 16A~1600A)

1. 外接端子接线说明
101 ～ 103: 常用电源外接状态指示型号输出（有源 AC220V/0.5A）
101--- 信号灯公用零线及 3P 零线输入端 102--- 常用电源信号输出 103--- 常用合闸信
号输出
201 ～ 203: 备用电源外接状态指示信号输出 ( 有源 AC220V/0.5A)
201--- 信号灯公用零线及 3P 零线输入端 202--- 备用电源信号输出 203--- 备用合闸信
号输出
301 ～ 302: 控制器直流辅助电源输入端（DC24V-30V 0.5A）
给控制器接入辅助电源的目的主要是在电网- 发动机模式下控制发电机的启动延时时间，
如不接入辅助电源则发电机启动延时时间为 0 秒，在不需要发电机启动延时功能时可不
用接入辅助电源。
401~404：消防联动控制端口，该端口用于在消防设备报警后远程控制本开关切断电源
401、402- 消防联动控制信号输入端，该接口外部只能接一组常开无源触点（若消防设
备送出信号为有源信号时，必须先通过一个小型继电器转接后再将继电器常开触点接入
控制器，否则会烧毁控制器）当外部触点闭合后控制器立即控制开关转换到分闸位置切
断负载电源，同时通过 403 和 404 端子返 E1G ໱ᬍজ෎
回一个信号到消防控制中心；
403、404- 内部为一组常开继电器干节点，用于消防动作返回信号之用；端子在正常的
时候为常开，当有消防信号送入控制器且开关转换到分闸位置时 403 和 404 接通。（注：
当消防联动功能启动后自动转换开关将停止工作，若要使开关在正常转换，必须先撤除
消防信号，再将控制面板上的自动手
动控制开关转换一次后开关即可恢复正常转换。）
501~503：发电机启动控制信号输出端
当备用电源是来自启动发电机组时，用户可通过 501~503 端子与发电机控制器连接后
完成自动启动发电机功能，501~503 内部为一组 3A 无源继电器干节点，502 为继电器
公共端，503 为继电器常闭点，501 为常开点；
在电网 - 发电机工作模式下且控制器处于自动控制，当常用电源正常时 502 与 501 闭合，
502 与 503 断开，若常用电源出现故障且备用电源没电时，502 与 503 经发电机启动
延时时间后闭合，同时 502 与 501 断开，发出发电机启动信号，发电机启动成功后开关 F ໱ᬍজ෎
自动转换到备用电源侧向负载供电，在备
用电源供电过程中如果常用电源恢复正常，则控制器经返回延时后控制开关转换到常用
电源，常用断路器闭合后 502 与 501 经发电机停机延时后闭合、502 与 503 断开，发
出停机信号。
601~603：RS485 通 信 端 口；601---A+、602---B-、603---GND。 通 信 协 议
（MODBUS-RTU）
