P. 23
LYQ5 双电源自动转换开关 www.lonyao.cn
Double power automatic transfer switch

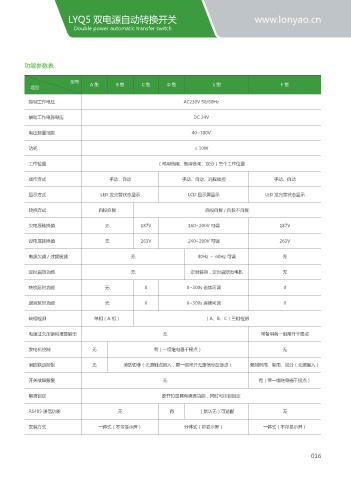

功能参数表
型号 A 型 B 型 C 型 D 型 E 型 F 型
项目
控制工作电压 AC230V 50/60Hz
辅助工作电源电压 DC 24V
电压测量范围 40~300V
功耗 ≤ 10W
工作位置 （常用合闸、备用合闸、双分）三个工作位置
操作方式 手动、自动 手动、自动、远程操控 手动、自动
显示方式 LED 发光管状态显示 LCD 显示屏显示 LED 发光管状态显示
转换方式 自投自复 自投自复 / 自投不自复
欠电压转换值 无 187V 160~200V 可调 187V
过电压转换值 无 263V 240~290V 可调 263V
电源欠频 / 过频检测 无 40Hz ～ 60Hz 可调 无
定时启动功能 无 定时转换，定时启动发电机 无
转换延时功能 无 0 0~300s 连续可调 0
返回延时功能 无 0 0~300s 连续可调 0
缺相检测 单相（A 相） （A、B、C）三相检测
电源过欠压错相报警输出 无 常备用各一组常开干接点
发电机控制 无 有（一组继电器干接点） 无
消防联动控制 无 消防切非（无源触点输入，带一组常开无源信号反馈点） 强制常用、备用、双分（无源输入）
开关故障报警 无 有（带一组继电器干接点）
隔离锁定 断开位置具有隔离功能，同时可挂锁锁定
RS485 通信功能 无 有 （默认无）可选配 无
安装方式 一体式（不带显示屏） 分体式（带显示屏） 一体式（不带显示屏）
016
