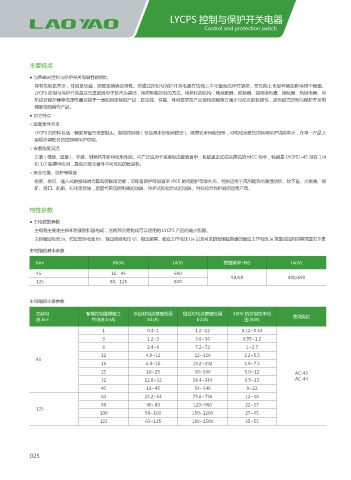

LYCPS 控制与保护开关电器
Control and protection switch

主要特点

● 与热磁式控制与保护开关电器性能相比
具有功能更齐全，性能更优越，调整更精确的特性。热磁式控制与保护开关电器在功能上不可避免的存在缺陷，在性能上也受环境的影响很不稳定。
LYCPS 控制与保护开关是以先进的微电子技术为基础，采用智能控制的方式、模块化的结构，集熔断器、断路器、漏电继电器、接触器、热继电器、电
机综合保护器等低压电器功能于一身的新型智能产品，在功能、性能、环境要求及产品使用调整等方面无与伦比的优越性，是热磁式控制与保护开关电
器最佳的替代产品。
● 其它特点
○ 配套附件齐全
LYCPS 的附件包括：辅助与信号报警触头、智能控制器 ( 包括基本型和消防型 )、隔离式手柄旋钮等，可构成完整的控制与保护功能单元，在单一产品上
实现协调配合的控制与保护功能。
○ 安装角度灵活
正装 ( 横装、竖装 )、平装、侧装均不影响使用性能。可广泛应用于紧凑型成套装置中，包括固定式或抽屉式的 MCC 柜中，特别是 LYCPS1-45 型在 1/4
和 1/2 抽屉中应用，具有分离元器件不可比拟的优越性。
○ 安全可靠、防护等级高
板前、板后、插入式的接线端均具有防触指功能，可配备防护等级直至 IP65 的高防护等级外壳，特别适用于民用建筑的潮湿场所、地下室、水泵房、煤
矿、港口、船舶、石化等领域，是替代目前的电磁起动器、保护式和组合式起动器、电机综合保护器的理想产品。

特性参数

● 主电路的参数
主电路主要由主体和智能脱扣器构成，这两部分是构成可以应用的 LYCPS 产品的最少配置。
主体额定电流 In、约定发热电流 Ith、额定绝缘电压 Ui、额定频率、额定工作电压 Ue 以及可选的智能控制器的额定工作电流 Ie 范围或控制功率范围见下表
主电路的基本参数

Inm Ith(A) Ui(V) 额定频率 (Hz) Ue(V)
45 16、45 690
50/60 400/690
125 80、125 800

主电路的主要参数

壳架电 智能控制器额定工 长延时电流整定范围 短延时电流整定范围 380V 的控制功率范 使用类别
流 Inm 作电流 Ie(A) Ir1(A) Ir2(A) 围 (kW)
1 0.4~1 1.2~12 0.12~0.33
3 1.2~3 3.6~36 0.55~1.2
6 2.4~6 7.2~72 1~2.7
12 4.8~12 12~120 2.2~5.5
45
16 6.4~16 19.2~192 3.0~7.5
25 10~25 30~300 5.0~12 AC-43
32 12.8~32 38.4~384 6.5~15 AC-44
45 18~45 54~540 9~22
63 25.2~63 75.6~756 12~30
80 40~80 120~960 22~37
125
100 50~100 150~1200 27~45
125 63~125 189~1500 35~55
