LYQ5 双电源自动转换开关
Double power automatic transfer switch

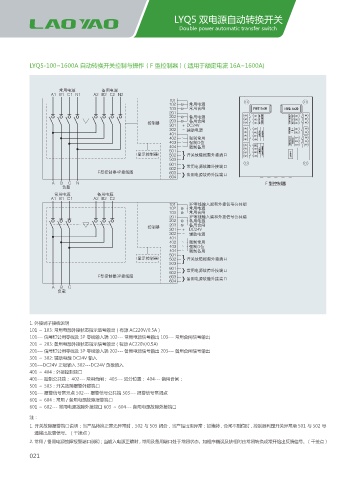

LYQ5-100~1600A 自动转换开关控制与操作（F 型控制器）( 适用于额定电流 16A~1600A)

H ໱ᬍজ෎

1. 外接端子接线说明
101 ～ 103: 常用电源外接状态指示型号输出（有源 AC220V/0.5A）
101--- 信号灯公用零线及 3P 零线输入端 102--- 常用电源信号输出 103--- 常用合闸信号输出
201 ～ 203: 备用电源外接状态指示信号输出 ( 有源 AC220V/0.5A)
201--- 信号灯公用零线及 3P 零线输入端 202--- 备用电源信号输出 203--- 备用合闸信号输出
301 ～ 302: 辅助电源 DC24V 输入
301---DC24V 正极输入 302---DC24V 负极输入
401 ～ 404：外接控制端口
401--- 控制公共端； 402--- 常用合闸； 403--- 双分位置； 404--- 备用合闸；
501 ～ 503：开关故障报警外接端口
501--- 报警信号常开点 502--- 报警信号公共端 503--- 报警信号常闭点
601 ～ 604：常用 / 备用电源故障报警端口
601 ～ 602--- 常用电源故障外接端口 603 ～ 604--- 备用电源故障外接端口
注：
1. 开关故障报警端口说明；当产品转换正常无异常时，502 与 503 闭合，当产品出现异常；如堵转 , 合闸不到位时 , 控制器判定开关异常后 501 与 502 导
通输出反馈信号。（干接点）
2. 常用 / 备用电源故障报警端口说明；当输入电源正确时 , 常用及备用端口处于常闭状态。如相序错误及缺相时由常闭转换成常开给出反馈信号。（干接点）

021
