LYQ5 双电源自动转换开关 www.lonyao.cn
Double power automatic transfer switch

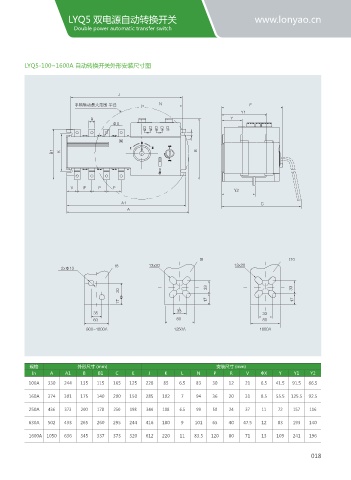

LYQ5-100~1600A 自动转换开关外形安装尺寸图
规格 外形尺寸 (mm) 安装尺寸 (mm)
In A A1 B B1 C E J K L N P R V ФX Y Y1 Y2
100A 330 244 135 115 165 125 228 85 6.5 83 30 12 21 6.5 41.5 91.5 66.5
160A 374 301 175 140 200 150 285 102 7 94 36 20 31 8.5 55.5 125.5 92.5
250A 436 373 200 178 250 198 344 108 6.5 99 50 24 37 11 72 157 116
630A 502 433 265 260 295 244 416 180 9 101 65 40 47.5 12 83 193 140
1600A 1050 636 345 337 373 320 612 220 11 83.5 120 80 71 13 109 241 196
