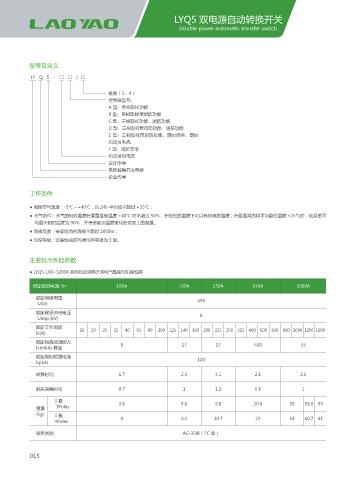

LYQ5 双电源自动转换开关
Double power automatic transfer switch

型号及含义

LY Q 5 - □ □ / □

极数（3、4）
控制器型号：
A 型：单相取样功能
B 型：单相取样带消防功能
C 型：三相取样功能、消防功能
D 型：三相取样带消防功能、通信功能
E 型：三相取样带消防功能、定时转换、定时
启动发电机
F 型：消防专用
约定发热电流
设计序号
自动转换开关电器
企业代号

工作条件

● 周围空气温度：-5℃ ~+40℃，且 24h 平均值不超过 +35℃；
● 大气条件：大气的相对湿度在周围最高温度 +40℃ 时不超过 50%，在较低的温度下可以有较高的湿度，在最湿月的月平均最低温度 +25℃时，该月的平
均最大相对湿度为 90%，并考虑到因温度变化在表面上的凝露。
● 海拔高度：安装地点的海拔不超过 2000m；
● 污染等级：安装地点的环境污染等级为 3 级。

主要技术性能参数

● LYQ5-100~3200A 系列自动转换开关电气性能与机械性能

约定发热电流 lth 100A 160A 250A 630A 1600A
额定绝缘电压 690
Ui(V)
额定耐受冲击电压 8
Uimp (kV)
额定工作电流 16 20 25 32 40 65 80 100 125 140 160 200 225 250 315 400 500 630 800 1000 1250 1600
le(A)
额定短路接通能力 8 17 17 630 55
Icm(kA) 峰值
额定限制短路电流 120
lq(kA)

转换时间 1.7 2.3 3.1 2.1 2.6

触头转换时间 0.7 1 1.2 0.8 1

3 极 3.8 5.8 9.8 20.6 50 58.6 59
重量 3Poles
(kg) 4 极
4Poles 4 6.1 10.7 22 54 60.7 61
使用类别 AC-33iB（PC 级）

015
