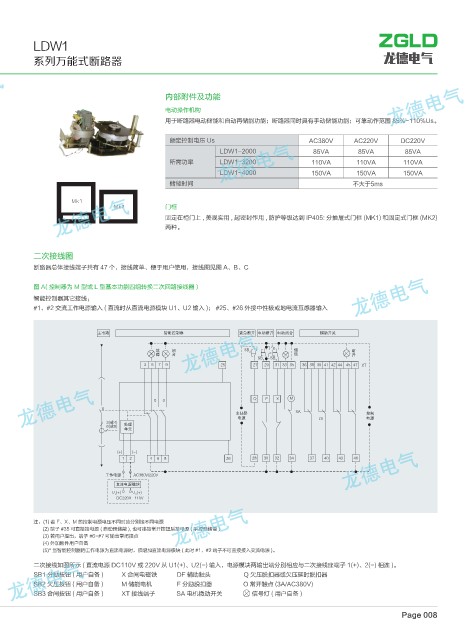

LDW1

          系列万能式断路器                                                                                龙德电气




                                           内部附件及功能
                                           电动操作机构
                                           用于断路器电动储能和自动再储能功能;断路器同时具有手动储能功能;可靠动作范围 85%-110%Us。


                                            额定控制电压 Us                          AC380V     AC220V      DC220V
                                                         LDW1-2000              85VA       85VA        85VA
                                            所需功率         LDW1-3200              110VA      110VA       110VA
                                                         LDW1-4000              150VA      150VA       150VA
                                            储能时间                                          不大于5ms

                   Mk1
                              Mk2          门框
                                           固定在柜门上 , 美观实用 , 起密封作用 , 防护等级达到 IP405: 分抽屉式门框 (MK1) 和固定式门框 (MK2)
                                           两种。



          二次接线图
          断路器总体接线端子共有 47 个,接线简单、便于用户使用,接线图见图 A、B、C

          图 A( 控制器为 M 型或 L 型基本功能四组转换二次回路接线圈 )
          智能控制器其它接线:
          #1、#2 交流工作电源输入 ( 直流时从直流电源模块 U1、U2 输入 ); #25、#26 外接中性极或地电流互感器输入


                          ͧ⩡䌛             ᮦ㘩ᣓݢஔ              ㉓ᕑ᫙ᐬ ⩡ߔ᫙ᐬ ⩡ߔ䬙ऴ       䒱ߕᐬڟ
                                         ᩱ   䬙                       +      ה             ᫙
                                         䯈   ऴ                 4#           㘩             ᐬ
                                                                  4#    4#
                                                                                                             95



                                                                 2  '  9  .
                           9
                                                             ͧఊ䌛            4"                ᣓݢ
                                                             ⩡⎼                   %'          ⩡⎼
                              ᝂ
                              ᝂ    ะ⤲
                                ࢁٯ



                            ጑҈⩡⎼   "$   7    7
                              Ⱐ≭⩡⎼Ὅಃ
                             6        6
                              %$   7      7


          注:(1) 若 F、X、M 的控制电源电压不同时应分别接不同电源
                 (2) 端子 #35 可直接接电源 ( 自动预储能 ), 也可串接常开按钮后接电源 ( 手控预储能 )
                 (3) 若用户提出,端子 #6-#7 可输出常闭接点
                 (4) 外加附件用户自备
                 (5)* 当智能控制器的工作电源为直流电源时,须增加直流电源模块 ( 此时 #1、#2 端子不可直接接入交流电源 )。

          二次接线如图所示 ( 直流电源 DC110V 或 220V 从 U1(+)、U2(-) 输入,电源模块两输出端分别相应与二次接线座端子 1(+)、2(-) 相连 )。
          SB1 分励按钮 ( 用户自备 )           X 合闸电磁铁            DF 辅助触头                    Q 欠压脱扣器或欠压延时脱扣器
          SB2 欠压按钮 ( 用户自备 )           M 储能电机               F 分励脱扣器                   O 常开触点 (3A/AC380V)
          SB3 合闸按钮 ( 用户自备 )           XT 接线端子             SA 电机微动开关                  信号灯 ( 用户自备 )
