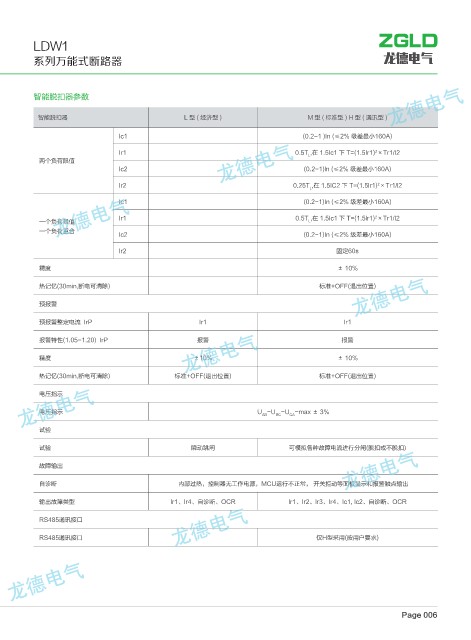

LDW1

系列万能式断路器 龙德电气

智能脱扣器参数

智能脱扣器 L型(经济型) M型(标准型) H型(通讯型)

Ic1 (0.2-1 )In (≤2% 级差最小160A)

Ir1 0.5T ,在 1.5Ic1 下 T=(1.5Ir1) ×Tr1/I2
2
L
两个负荷限值
Ic2 (0.2-1)ln (≤2% 级差最小160A)
Ir2 0.25T ,在 1.5IC2 下 T=(1.5lr1) ×Tr1/l2
2
L
Ic1 (0.2-1)In (≤2% 级差最小160A)
Ir1 0.5T ,在 1.5Ic1 下 T=(1.5lr1) ×Tr1/I2
2
一个负荷限值 L
一个负荷重合
Ic2 (0.2-1)In (≤2% 级差最小160A)
Ir2 固定60s

精度 ± 10%

热记忆(30min,断电可清除) 标准+OFF(退出位置)

预报警
预报警整定电流 IrP Ir1 Ir1

报警特性(1.05-1.20) IrP 报警 报警

精度 ±10% ± 10%

热记忆(30min,断电可清除) 标准+OFF(退出位置) 标准+OFF(退出位置)

电压指示
电压指示 U -U -U -max ± 3%
AB BC CA
试验

试验 瞬动跳闸 可模拟各种故障电流进行分闸(脱扣或不脱扣)

故障输出

自诊断 内部过热，控制器无工作电源，MCU运行不正常， 开关拒动等面板显示和报警触点输出

输出故障类型 Ir1、Ir4、自诊断、OCR Ir1、Ir2、Ir3、Ir4、Ic1, Ic2、自诊断、OCR

RS485通讯接口
RS485通讯接口 仅H型采用(按用户要求)
