LDW1

系列万能式断路器 龙德电气

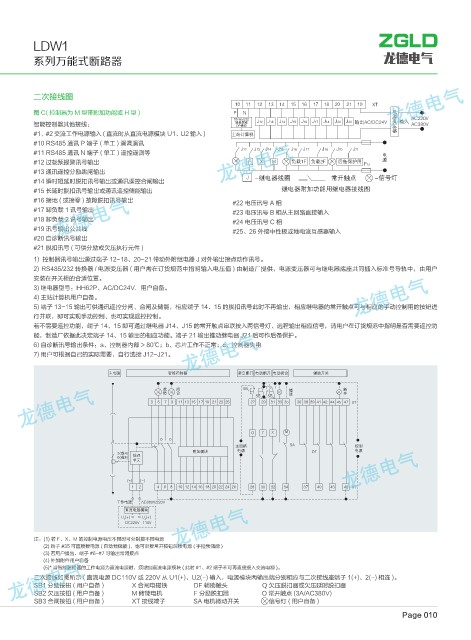

二次接线图
95
⩡
图 C( 控制器为 M 型带附加功能或 H 型 ) 1 / ⎼
34 ऄ "$ 7
智能控制器其他接线： 䒘ᢎஔᝂ + + + + + + + + + 䒿ܦ"$ %$ 7 ࢷ ஔ 䒿ڑ "$ 7
%1Ὅಃ
#1、#2 交流工作电源输入 ( 直流时从直流电源模块 U1、U2 输入 ) ͧ々䃍ッᱦ
#10 RS485 通讯 P 端子 ( 单工 ) 遥调遥讯
+ + + + + + + + +
#11 RS485 通讯 N 端子 ( 单工 ) 遥控遥测等 ⩡
⎼
#12 过载预报警讯号输出 ' 9 . 䉋䒩 ' 䉋䒩 ' ऺำԉ័⩔ 'V
#13 通讯遥控分励跳闸输出
+ 㐓⩡ஔ㏫ఴ ፤ᐬ㼒◥ ԍण▛
#14 瞬时短延时脱扣讯号输出或通讯遥控合闸输出
#15 长延时脱扣讯号输出或通讯遥控储能输出 㐓⩡ஔ䭰ߌߋ㘩⩔㐓⩡ஔᣑ㏫ప
#16 接地 ( 或接零 ) 故障脱扣讯号输出
#22 电压讯号 A 相
#17 卸负载 1 讯号输出
#23 电压讯号 B 相从主回路直接输入
#18 卸负载 2 讯号输出
#24 电压讯号 C 相
#19 讯号输出公共线
#25、26 外接中性极或地电流互感器输入
#20 自诊断讯号输出
#21 脱扣讯号 ( 可供分励或欠压执行元件 )
1) 控制器讯号输出通过端子 12-18、20-21 带动外附继电器 J 对外输出接点动作讯号。
2) RS485/232 转换器 / 电源变压器 ( 用户需在订货规范中指明输入电压值 ) 由制造厂提供，电源变压器可与继电器底座共同插入标准号导轨中，由用户
安装在开关柜的合适位置。
3) 继电器型号：HH62P、AC/DC24V．用户自备。
4) 主站计算机用户自备。
5) 端子 13-15 输出可供通讯遥控分闸、合闸及储能，相应端子 14、15 的脱扣讯号此时不再输出，相应继电器的常开触点可与相应的手动控制用的按钮进
行并联，即可实现手动控制、也可实现遥控控制。
若不需要遥控功能，端子 14、15 即可通过继电器 J14、J15 的常开触点串联按入两信号灯、远程输出相应信号，请用户在订货规范中指明是否需要遥控功
能，制造厂依据此决定端子 14、15 输出的相应功能。端子 21 输出推动继电器 J21 后可作后备保护。
6) 自诊断讯号输出条件：a、控制器内部 > 80℃；b、芯片工作不正常；c、控制器失电
7) 用户可根据自己的实际需要，自行选接 J12-J21。

ͧ⩡䌛 ᮦ㘩ᣓݢஔ ㉓ᕑ᫙ᐬ ⩡ߔ᫙ᐬ ⩡ߔ䬙ऴ 䒱ߕᐬڟ
ᩱ 䬙 + ה ᫙
䯈 ऴ 4# 㘩 ᐬ
4#
4#
95

2 ' 9 .
9
ͧఊ䌛 4" ᣓݢ
ᝂ ะ⤲ 䭰ߌὍಃ ⩡⎼ %' ⩡⎼
ᝂ
ࢁٯ

95
጑҈⩡⎼ "$ 7 7
Ⱐ≭⩡⎼Ὅಃ
6 6
%$ 7 7

注：(1) 若 F、X、M 的控制电源电压不同时可分别接不同电源
(2) 端子 #35 可直接接电源 ( 自动预储能 )，也可串接常开按钮后接电源 ( 手控预储能 )
(3) 若用户提出，端子 #6~#7 可输出常闭接点
(4) 外加附件用户自备
(5)* 当智能脱扣器的工作电源为直流电源时，须增加直流电源模块 ( 此时 #1、#2 端子不可再直接接入交流电源 )。
二次接线如图所示 ( 直流电源 DC110V 或 220V 从 U1(+)、U2(-) 输入，电源模块两输出端分别相应与二次接线座端子 1(+)、2(-) 相连 )。
SB1 分励按钮 ( 用户自备 ) X 合闸电磁铁 DF 辅助触头 Q 欠压脱扣器或欠压延时脱扣器
SB2 欠压按钮 ( 用户自备 ) M 储能电机 F 分励脱扣器 O 常开触点 (3A/AC380V)
SB3 合闸按钮 ( 用户自备 ) XT 接线端子 SA 电机微动开关 信号灯 ( 用户自备 )
