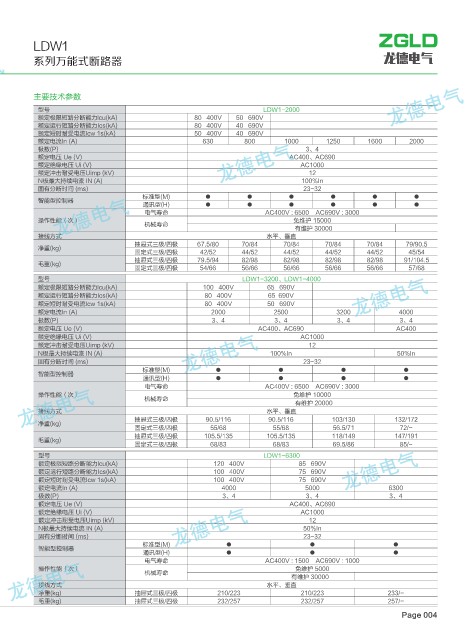

LDW1

系列万能式断路器 龙德电气

主要技术参数
型号 LDW1-2000
额定极限短路分断能力lcu(kA) 80 400V 50 690V
额定运行短路分断能力Ics(kA) 80 400V 40 690V
额定短时耐受电流Icw 1s(kA) 50 400V 40 690V
额定电流In (A) 630 800 1000 1250 1600 2000
极数(P) 3、4
额定电压 Ue (V) AC400、AC690
额定绝缘电压 Ui (V) AC1000
额定冲击耐受电压Uimp (kV) 12
N极最大持续电流 IN (A) 100%In
固有分断时间 (ms) 23~32
标准型(M) ● ● ● ● ● ●
智能型控制器
通讯型(H) ● ● ● ● ● ●
电气寿命 AC400V : 6500 AC690V : 3000
操作性能（次） 免维护 15000
机械寿命
有维护 30000
接线方式 水平、垂直
抽屉式三极/四极 67.5/80 70/84 70/84 70/84 70/84 79/90.5
净重(kg)
固定式三极/四极 42/52 44/52 44/52 44/52 44/52 45/54
抽屉式三极/四极 79.5/94 82/98 82/98 82/98 82/98 91/104.5
毛重(kg)
固定式三极/四极 54/66 56/66 56/66 56/66 56/66 57/68
型号 LDW1-3200、LDW1-4000
额定极限短路分断能力lcu(kA) 100 400V 65 690V
额定运行短路分断能力Ics(kA) 80 400V 65 690V
额定短时耐受电流Icw 1s(kA) 80 400V 50 690V
额定电流In (A) 2000 2500 3200 4000
极数(P) 3、4 3、4 3、4 3、4
额定电压 Ue (V) AC400、AC690 AC400
额定绝缘电压 Ui (V) AC1000
额定冲击耐受电压Uimp (kV) 12
N极最大持续电流 IN (A) 100%In 50%In
固有分断时间 (ms) 23~32
标准型(M) ● ● ● ●
智能型控制器
通讯型(H) ● ● ● ●
电气寿命 AC400V : 6500 AC690V : 3000
操作性能（次） 免维护 10000
机械寿命
有维护 20000
接线方式 水平、垂直
抽屉式三极/四极 90.5/116 90.5/116 103/130 132/172
净重(kg)
固定式三极/四极 55/68 55/68 56.5/71 72/-
抽屉式三极/四极 105.5/135 105.5/135 118/149 147/191
毛重(kg)
固定式三极/四极 68/83 68/83 69.5/86 85/-
型号 LDW1-6300
额定极限短路分断能力lcu(kA) 120 400V 85 690V
额定运行短路分断能力Ics(kA) 100 400V 75 690V
额定短时耐受电流Icw 1s(kA) 100 400V 75 690V
额定电流In (A) 4000 5000 6300
极数(P) 3、4 3、4 3、4
额定电压 Ue (V) AC400、AC690
额定绝缘电压 Ui (V) AC1000
额定冲击耐受电压Uimp (kV) 12
N极最大持续电流 IN (A) 50%In
固有分断时间 (ms) 23~32
标准型(M) ● ● ●
智能型控制器
通讯型(H) ● ● ●
电气寿命 AC400V : 1500 AC690V : 1000
操作性能（次） 免维护 5000
机械寿命
有维护 30000
接线方式 水平、垂直
净重(kg) 抽屉式三极/四极 210/223 210/223 233/-
毛重(kg) 抽屉式三极/四极 232/257 232/257 257/-
