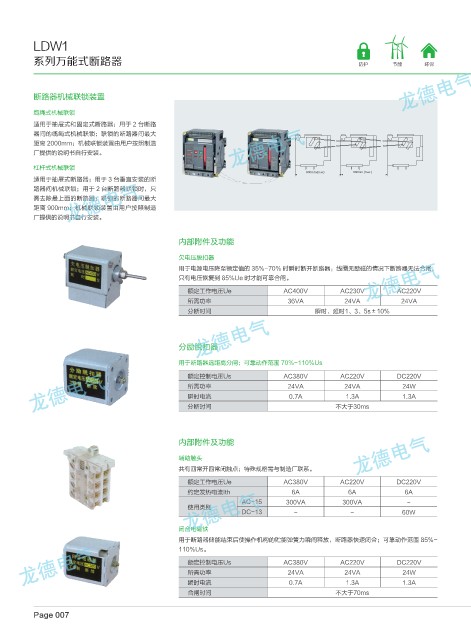

LDW1

系列万能式断路器 防护 节能 环保

断路器机械联锁装置
缆绳式机械联锁
适用于抽屉式和固定式断路器；用于 2 台断路
器间的缆绳式机械联锁；联锁的断路器间最大
距离 2000mm；机械联锁装置由用户按照制造
厂提供的说明书自行安装。
杠杆式机械联锁

N N NBY NN NBY

适用于抽屉式断路器；用于 3 台垂直安装的断
路器间机械联锁；用于 2 台断路器联锁时，只
需去除最上面的断路器；联锁的断路器间最大
距离 900mm；机械联锁装置由用户按照制造
厂提供的说明书自行安装。

内部附件及功能
欠电压脱扣器
用于电源电压降至额定值的 35%-70% 时瞬时断开断路器：线圈无励磁的情况下断路器无法合闸，
只有电压恢复到 85%Ue 时才能可靠合闸。
额定工作电压Ue AC400V AC230V AC220V
所需功率 36VA 24VA 24VA
分断时间 瞬时、延时1、3、5s±10%

分励脱扣器

用于断路器远距离分闸；可靠动作范围 70%-110%Us
额定控制电压Us AC380V AC220V DC220V
所需功率 24VA 24VA 24W
瞬时电流 0.7A 1.3A 1.3A
分断时间 不大于30ms

内部附件及功能

辅助触头
共有四常开四常闭触点；特殊规格需与制造厂联系。
额定工作电压Ue AC380V AC220V DC220V
约定发热电流Ith 6A 6A 6A
AC-15 300VA 300VA -
使用类别
DC-13 - - 60W
闭合电磁铁
用于断路器储能结束后使操作机构的贮能弹簧力瞬间释放，断路器快速闭合；可靠动作范围 85%-
110%Us。
额定控制电压Us AC380V AC220V DC220V
所需功率 24VA 24VA 24W
瞬时电流 0.7A 1.3A 1.3A
合闸时间 不大于70ms

Page 007
