LDW1

系列万能式断路器 防护 节能 环保

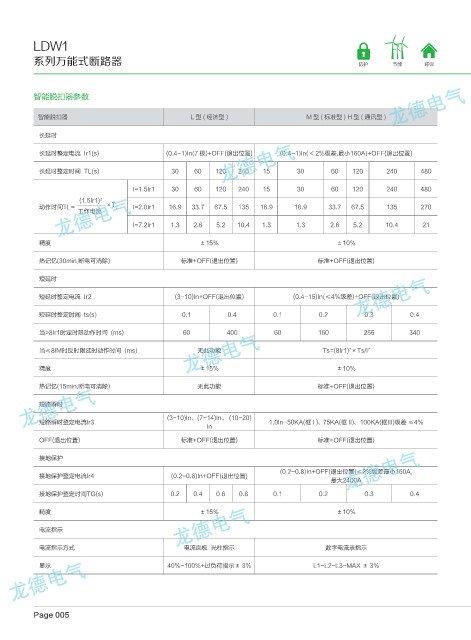

智能脱扣器参数

智能脱扣器 L型(经济型) M型(标准型) H型(通讯型)

长延时

长延时整定电流 Ir1(s) (0.4-1)In(7 极)+OFF(退出位置) (0.4-1)In( < 2%级差,最小160A)+OFF(退出位置)
长延时整定时间 TL(s) 30 60 120 240 15 30 60 120 240 480

I=1.5Ir1 30 60 120 240 15 30 60 120 240 480
(1.5Ir1) 2
动作时间TL= ×T L I=2.0Ir1 16.9 33.7 67.5 135 16.9 16.9 33.7 67.5 135 270
工作电流
I=7.2Ir1 1.3 2.6 5.2 10.4 1.3 1.3 2.6 5.2 10.4 21

精度 ±15％ ±10％

热记忆(30min,断电可清除) 标准+OFF(退出位置) 标准+OFF(退出位置)

短延时
短延时整定电流 Ir2 (3-10)In+OFF(退出位置) (0.4-15)In(≤4％级差)+OFF(退出位置)

短延时整定时间 ts(s) 0.1 0.4 0.1 0.2 0.3 0.4

当>8Ir1时定时限动作时间 (ms) 60 400 60 160 255 340

当≤8IM时反时限延时动作时间 (ms) 无此功能 Ts=(8Ir1) ×Ts/I 2
2
精度 ±15％ ±10％
热记忆(15min,断电可清除) 无此功能 标准+OFF(退出位置)

短路瞬时
(3-10)In、(7-14)In、 (10-20)
短路瞬时整定电流Ir3 1.0In-50KA(框 I )、75KA(框 II)、 100KA(框III)级差 ≤4%
In
OFF(退出位置) 标准+OFF(退出位置) 标准+OFF(退出位置)

接地保护
(0.2-0.8)In+OFF(退出位置)≤2%级差最小160A,
接地保护整定电流Ir4 (0.2-0.8)In+OFF(退出位置)
最大2400A
接地保护整定时间TG(s) 0.2 0.4 0.6 0.8 0.1 0.2 0.3 0.4

精度 ±15％ ±10％

电流指示

电流指示方式 电流面板 光柱指示 数字电流表指示

显示 40%-100%+过负荷指示± 3% L1-L2-L3-MAX ± 3%
